小米万兆路由器拆机AX10000,IPQ9570

拆机 bingge 2023-01-01 4583 次浏览

本文转载自:小米万兆路由器拆机AX10000,IPQ9570-路由器交流 (acwifi.net)


小米万兆路由外包装:

在拆之前已经进了简单的测试,详细文章 :

小米万兆路由AX10000在拆机前的小评测,还有D点测速

外包装内包装外壳,这些跟小米AX9000一样,细节图就不多发了。时间也比较紧,因为阴雨天!

机身和配件:

网线是CAT6,即六类网线,短线的话,超五类六类,没两样。在10G下的速度一样的。

电源比较大一块,电源输出规格已经用到12V/5A,比小米AX9000的4A还要高一点额定输出电流以,但接口还是用了4.0*1.7mm:

电源外尺寸:

连接两个2.5G口并联网后的待机功率是16.2W,小米AX9000的待机功率是12.6W。盛世XTR10890的待机功率是14.5W。

如果拨掉一个2.5G口插至10G并识别10Gbps速率,这时待机功率是17.1W。如果插的是SFP+光电转换模块,待机功率达到18.1W。

总之,这台小米万兆路由的行机功率挺高的。A73的处理器嘛,而且继续用的14nm制程。我认为与之相关!直接相关!

机身上方有个NFC感应区域,碰一碰就能连接WIFI,当然还要经过询问你是否连接,你同意就能免密码连接WIFI,默认连接的是5G GAME,即我常说的5G1,不会接2.4G,NFC一碰即连我觉得是挺实用的功能。



顶部的十字ROG灯,用APP可以控制,电脑WEB端没相关设置。

网口方面,宣传已经说过了。4个2.5G网口,1个10G网口,1个10G SFP+口。

SFP+可以接不同的模块达到不同应用需求,插光口模块就支持10G光口,买二手的光模块就行,华为中兴10多块钱随便买。为此,我在另一篇文章说过模块的事情:

小米万兆路由AX10000的SFP+模块选择

插电口模块就可以变成一个网口,10G电口模块都比较贵,要200多元,当你需求2个10G网口时,才有这种电口模块需求。(电口就是网线接口)

常常有人会问是否直接接宽带的光纤来代替光猫? 是的,可以,你如果是GPON的宽带,可以买GPON的猫棒,它也是模块。如果是EPON。。。。好贵的,不建议。

SFP+支持2.5G速率,插上TP-LINK的2.5G电口模块也可以用上2.5G网口。不过小米这台已经有四个2.5G网口啦,不必再变多一个出来用吧!

有一个USB3.0,不得不说,在四核A73的处理器下面,这个USB速度很快。特别是写入速度达到了320多MB/秒。详细的测试速度可在开头位置的测试文章跳转阅读。

在这补充一点,因为不支持FTP,而ES文件浏览器对SMB的支持很差,造成速度很慢。后来补充其它文件浏览器的速度,也很不错。只是写入的时候会出错。唉。!

有人问可以备份手机视频照片不,可以的,用APP即可。

一共有4片天线,其中有一片上面丝印了XIaomi Router 10000,没有说是AX10000,也没说是BE10000,我就当它是AX10000。

天线我没有拆,三频各四条流,即每片天线里面都有2.4G、5G1、5G2天线。

机身底部好多好多散热孔:

底部标签写的型号是:RC01

底部四个脚垫下各有2颗螺丝,加上标签底下的2颗,一共10颗。

灯光控制线插头:

散热器正中间有个风扇,边长大约65mm。有人问风噪大不。我把耳朵贴在外壳上,听不出有声音,我不知道有没有转。四线的温感风扇,以现在的气温来说应该不转的。

风扇的两侧各有一个空的螺丝孔位,可能觉得不需要了,就没计划打上螺丝。能省些成本!不影响使用。我臆测的!

绿色的是NFC天线:



很大的散热器,所以呢它的机身很有份量。

有人说旗舰机也不换个新外壳,开模成本高呀。而且这套模具很适合做三频的产品,里面还有足够的散热空间。

拆除牛乸甘大的散热器:

当这台路由器几年后报废掉,可以拆出这牛乸那么大的散热器出来照镜子,每天当闹钟使用,可以把自己帅醒。真的!

只是有点粗糙:

T字型的屏蔽罩里面必然是无线频射电路。中间是处理器和内存了。

SFP+笼子上覆盖了一个较大的散热器,帮助插入模块时的散热,这点做得不错。特别是光转电的模块,发热量很大的,能达到烫手的温度。插光模块温度就低些。

拆出主板并翻转:

这一面也有一大片铝散热板,能看见网口,所以我定义为主板正面:

那这一面是主板背面:

把SFP+笼子上的散热拆下:

主板比我的尺子还要大:

先看什么呢。一样样拆开看吧!

我最想看的是四个2.5G网口,是怎样的设计,我原以为四个2.5G PHY也集成在了处理器里面,看见这些网口连着一个屏蔽罩电路,里面应该有料到。

QCA8084是四口2.5G PHY芯片,不是交换芯片,四口2.5G交换芯片在处理器里面集成了。以往集成5口千兆交换,以后会流行集成多口2.5G交换。因为千兆口已经不能满足160MHz频宽的需求了。更不用谈240MHz频宽和320MHz频宽的无线。这是趋势!

我之前就说过了,如果没10G需求呢,这款可以暂缓考虑。因为以后有更多选择! 处理器集成的东西,你还怕它跑走吗,还怕它卖得贵吗。

继续看,10网口用的PHY芯片,型号是AQR113C,”Single Port Copper mGig10G, 10M/100M/1G/2.5G/5G/10G PHY with MACsec support“

AQR113C支持多种速率,除了10G和1G还支持2.5G和5G。

现在看最重要的CPU,型号是高通的IPQ9570,四核A73,运行频率最高2.2GHz。二级缓存达1Mbyte,支持DDR4。它属于Networking Pro 1220 Platform系列。

IPQ9570最多支持12条空间流。重点是集成了四口2.5G交换芯片。

集成4条PCI-e 3.0,有两条是x2,两条x1,充分满足以后的多频段和高频宽高速率的需求。

两个10G口,小包转发率几乎跑满了线束,小包转发性能比IPQ8078A提升了51%。实测!为什么不写50%?因为51%显得专业和准确!你们多看发布会就知道这些数字的奥义了!

内存芯片型号是南来的NT5AD512M16C4-JR,DDR4-3200,内存容量是1GB,两颗一共2GB内存。

IPQ9570和内存的位置关系图:

IPQ9570不是高通顶级的处理器,上面还有个型号。希望以后能看见!但也很强大了!

但就不是最顶的!2G内存,真足。再来一张打了光线的,更清晰:

接下来看无线射频电路。

低频5G,即5G1的无线芯片型号是QCN6274,看6字头的感觉不是顶级的是不?是的,它不是最顶的那款无线芯片,还有高一档的。QCN6274支持工作在2.4GHz、5GHz、6GHz,最高支持4条空间流。也可以拆分成2x2MIMO+2x2MIMO,可以自由选择三种频段里的两种来组合。可以变换出不同的产品规格!变形金刚!

支持的频宽除了160MHz外还可以240MHz和320MHz,均在4x4MIMO下。但因为国内频段的限制。单频最高160MHz!

QCN6274的带机量方面,最多256台,而OFDMA用户数量是16个。这方面的参数跟小米一直用的QCN9024一致。从这参数也可以看出QCN6274不是最顶的一款。

QCN6274支持4096-QAM,且在4x4MIMO下也能支持,就如华为AX6的速率一样,5G1无线速率最高是5764.8Mbps。

我是希望它的4096-QAM真的有速度上的提升,但用小米11和WCN6856实测没提升,反倒慢了许多,不知问题出在哪里,这一点我表示好失望。

5G1外置了四颗FEM芯片,型号是QPF4559,3x3mm,16针脚。

QPF4559是Qorvo新推出的能支持Wi-Fi7 的射频前端。看体积就知道功率不是很大,从参数上来看也不明显不如QPF4588.

QPF4559的参数如下:
5150 – 5895 MHz
POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM
POUT = +16 dBm MCS11 HE80 -43 dB Dynamic EVM
POUT = +23 dBm MCS9 VHT80/160 -35 dB Dynamic EVM
POUT = +27 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
32 dB Tx Gain
2 dB Noise Figure
15 dB Rx Gain & 8 dB Bypass Loss
25 dB 2.4 GHz Rejection on Rx Path
Integrated RF Couple and DC Power Detector

它的工作频率是5150 – 5895 MHz,不能支持到7.125GHz,所以不能支持6GHz频段。

支持Wi-Fi 7的属性,比如在4096-QAM和320MHz下仍有不错的功率,不确定QCN6274能否使用QPF4588。

可能Qorvo还没推出高功率版本的WI-FI 7 FEM,所以小米没得选!不然这超过1500元的无线路由器,还只用上这么小点的FEM。不太合逻辑呀!不符合性价比高的品牌的性质!

一定是没得选!你说是不?

5G低频段用的陶瓷介质滤波器,从上面的数字符号便知它是工作在低频段的。这种陶瓷滤波器的成本较低。

(馈线接头位置也写了5GL)

5G1的无线射频电路汇总图如下:

顺下来是2.4G,无线芯片型号是QCN6214,只支持2.4GHz频率,支持4x4MIMO和4096-QAM,在40MHz频宽最高速率是1376Mbps。

外置了四颗2.4G FEM,型号是QPF4259,也是支持Wi-Fi 7属性的射频前端。

QPF4259的参数如下:
2412 – 2484 MHz
POUT = +15 dBm MCS13 HE40 -47 dB Dynamic EVM
POUT = +16 dBm MCS11 HE40 -47 dB Dynamic EVM
POUT = +26 dBm MCS9 VHT40 -35 dB Dynamic EVM
POUT = +27 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
32 dB Tx Gain
1.9 dB Noise Figure
15 dB Rx Gain & 8 dB Bypass Loss
15 dB 5-7 GHz Rejection on Rx Path
Integrated RF Couple and DC Power Detector

功率比QPF4288低一点。

2.4G射频电路汇总图如下:

高频段5G2的无线芯片和FEM跟5G1是一模一样的。滤波器不同,必然要不同。这颗”5697“滤波器的工作频率是5545-5850MHz。不支持6GHz!

5G2的无线射频电路汇总如下图:

好了,整张主板撬开屏蔽罩的样子:

CPU与无线芯片:

看完另一面再做个型号汇总。

还有,NFC芯片,跟小米Xiaomi HomeWiFi用的一样,型号不详。

翻过主板面,拆下散热板后:

芯片都出现了,所以这一面多数只是屏蔽作用,屏蔽罩里面没主要芯片。

拿走所有屏蔽罩:

闪存芯片在这里,型号是F50D2G41,容量256MB:

10G网络变压器型号:

2.5G网络变压器:

无线芯片供电电路:

USB旁边的供电电路:

USB3.0接口有屏蔽罩胶带。有人问开了3.0怕影响2.4G,不用怕。

DC供电输入电路:

其它没什么好看了,小米万兆路由拆机完成。

小米万兆路由的所有芯片型号汇总图如下:

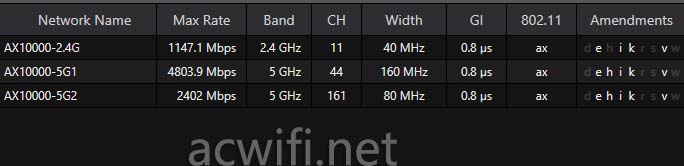

默认支持K和V,以前小米的要么双频合一,要么组MESH才会有k和v。

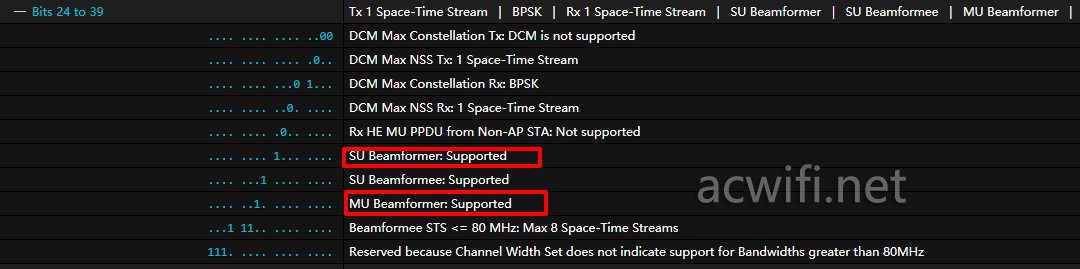

5G1和5G2默认开启了MU-MIMO,且都支持波束成形:

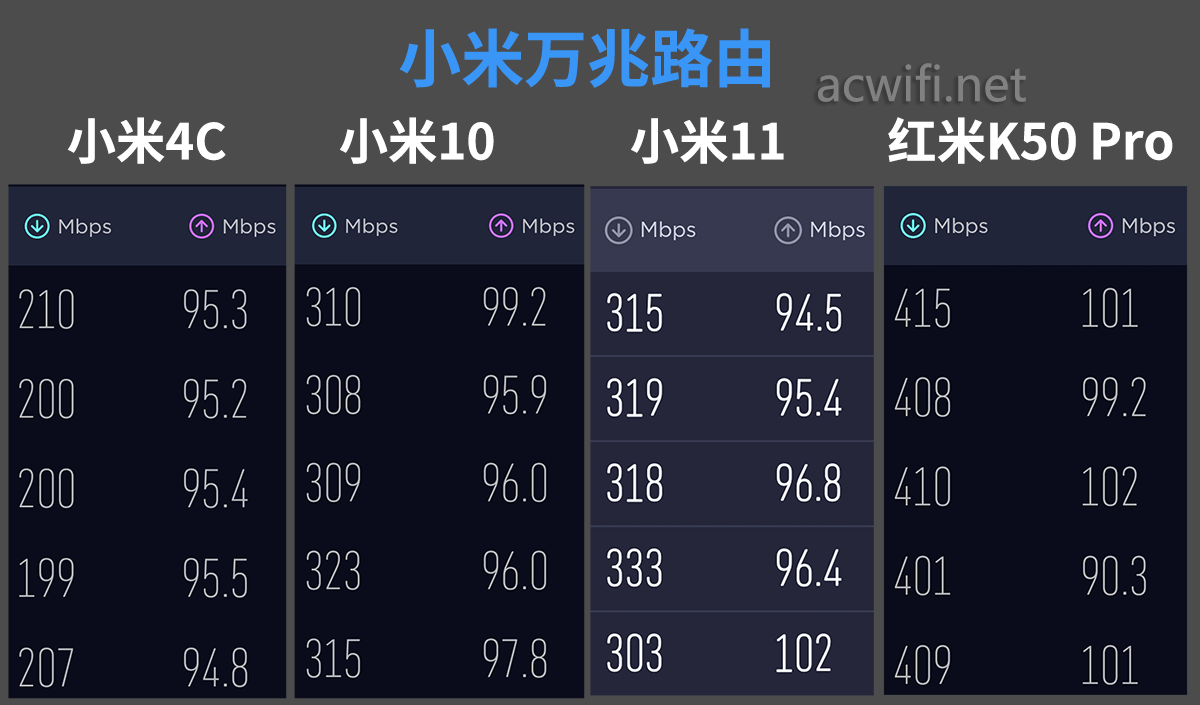

在D点的测速如下:

三频本来就要弱一些,再加上不是高功率的FEM,所以这样一般般的测速结果,也不是意料之中。面积大的,买两台组网就行了。要啥有啥了!

今天下单了小米13 Pro,京东显示发货日期是12月30日,当我的热情冷却后,好可能不想买手机来测了。也就测个MOL叠加无线速度的效果罢了。小米11测的4096-QAM依然没有提升!

这台不知道是不是抢购版的关系,固件不一样吗?无线测速都很差!很失望。

只有小米13 Pro连接双5G才能体现出它的无线提升。其它终端都是”得个睇字“!

不过,2个10G口+4个2.5G口,打动了好多人!的确在当前来看很吸引,等于加500元就有了强的CPU和三频4×4的无线,很划算!

如果没有10G口需求,可以继续等一等,到时有多个选择,再考虑清楚也不晚。

总的来说,CPU和无线芯片是次顶的,FEM不是很强的,而就目前国内的产品来看,配置的确相对是顶级的。
