中兴巡天AX3000 Pro+ 无线路由器拆机

bingge2年前 (2023-11-11)新闻35920

本文转载自:https://www.acwifi.net/25901.html


中兴巡天AX3000 Pro+是目前最便宜的双2.5G网口 Wi-Fi 6 无线路由器。拆机看一看它的硬件芯片。

产品外包装:

机身和配件:

电源输出规格是12V/1.5A,额定输出功率是18W:

实测接两个2.5G网口时的待机功率是5.9W,因为两个2.5G网口,所以电源功率给得大一些。

附送的网线是六类:

中兴巡天AX3000 Pro+外置五根天线:

五根天线的布局如下:

四个网口,其中两个2.5G,两个1G:

机身底部有好多细小的散热孔:

标签内容:

型号:ZXSLC SR6610

拆开外壳:

主板被一大片散热铝板覆盖着:

五根天线馈线插头:

插头拨下,取出主板:

想不到主板底部还有一片铝板,因为它与主板之间并没有导热介质,我猜它的作用不是散热。从位置来看,像是帮助无线电路做屏蔽的。

主板底部这一面有一颗闪存芯片,型号是江波龙的F35SQA001G,容量128MB:

拧出四颗固定散热铝板螺丝,分离开:

除内存没有导热硅脂垫片,其余芯片均有:

移走导热垫片之后:

先看主控吧。

中兴巡天AX3000 Pro+的CPU是中兴自研的ZX279133:

这颗ZX279133的资料很少很少。只知道有NPU负责处理 ETH 和 Wi-Fi 的加速。

CPU旁边的内存芯片型号是W632GG6MB-12,DDR3,内存容量256MB:

CPU直连两颗2.5G PHY芯片,型号是大家已经很常见的RTL8221B:

每一颗RTL8221负责一个2.5G网口,两个2.5G网口,所以需要两颗。

然后是无线芯片,跟之前的巡天版一样,用的是MT7976DN+MT7916AN。

下图左边的MT7976DN是一颗无线射频芯片(RF),右边的MT7916AN是一颗无线基带芯片(BB & MAC)。

MT7976DN集成了双频无线,2.4G支持2T2R,5G支持3T3R,双频均集成功放芯片。

MT7915AN,2.4G 支持2x2MIMO,在40MHz频宽下最高速率574Mbps;5G支持2x2MIMO,在160MHz频宽下最高速率2402Mbps。

由于5G射频是有3发3收,在物理上可以选择最优的两路来工作,所以无线信号质量一般比其它2T2R的要好些。

至此,这台中兴巡天AX3000 Pro+拆机完成。

中兴巡天AX3000 Pro+的所有芯片型号汇总图如下:

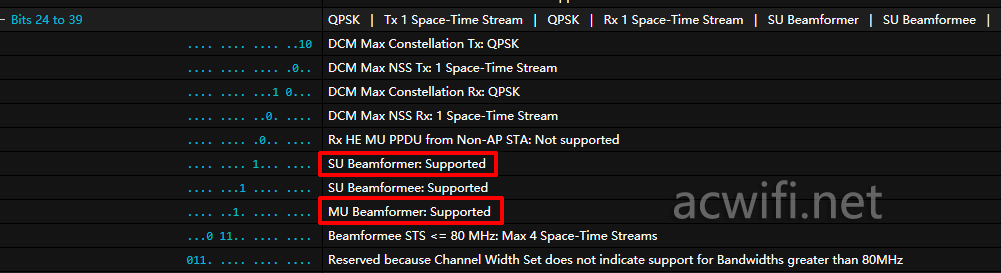

无线方面,默认支持MU-MIMO和波束成形:

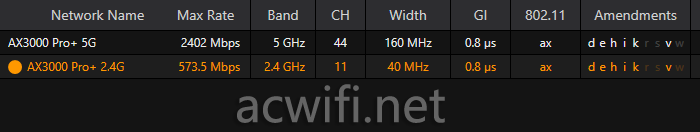

默认支持802.11k和802.11v:

由于小米4C爆屏了,两台先后爆在同一个位置。断触了,所以我就没测D点。小米4C也要退出历史舞台!我也不知道用啥来代替它。

中兴巡天AX3000 Pro+拥有两个2.5G网口,299元也是很给力,也是目前最便宜的带双2.5G网口的Wi-Fi 6 无线路由器了。如果你完全不需要2.5G网口,就买全千兆口的巡天就可以了。
