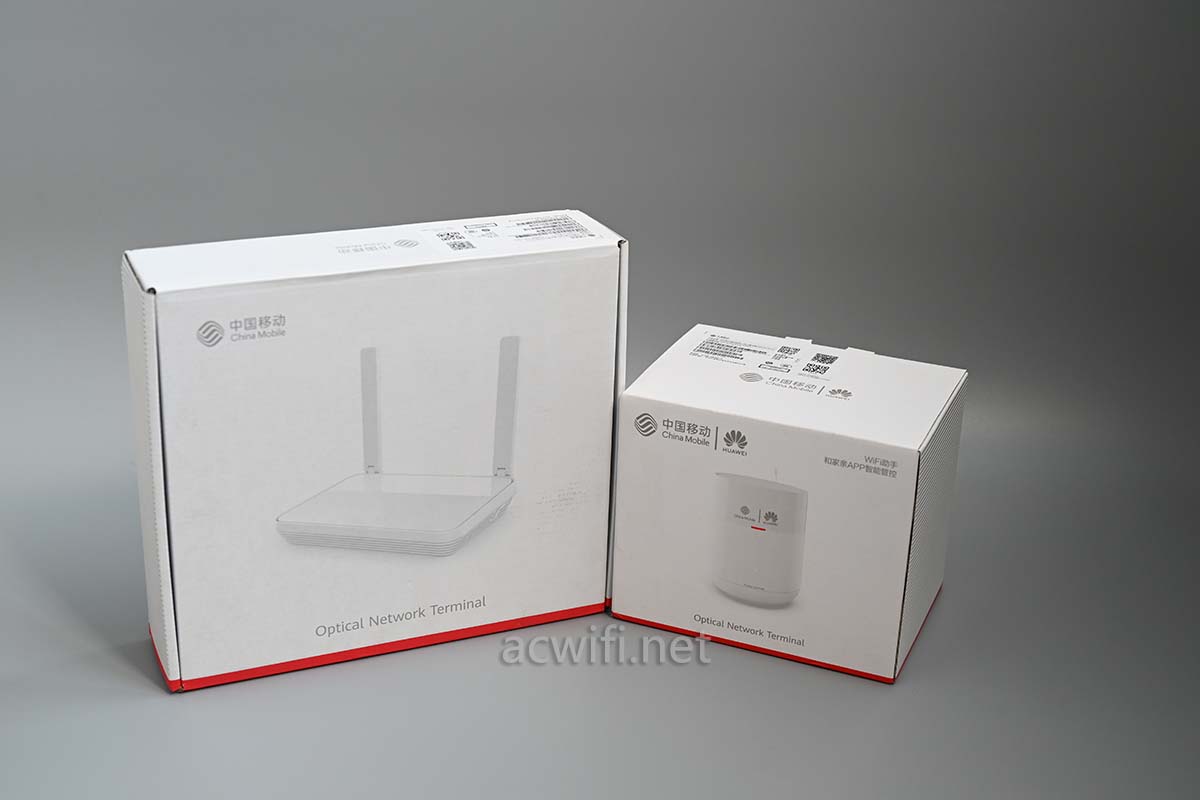

这是一套移动版的华为FTTR套装，包含主光猫华为HN8145XR和子光猫华为K662d，中国移动的版本价格比较低，350元一套收到，上年12月已经收到货。到现在才拆！一直对FTTR的产品不感兴趣，所以迟迟没摸它。两台设备的外包装：
（可以叫它无线路由器，也可以叫它做光猫。）

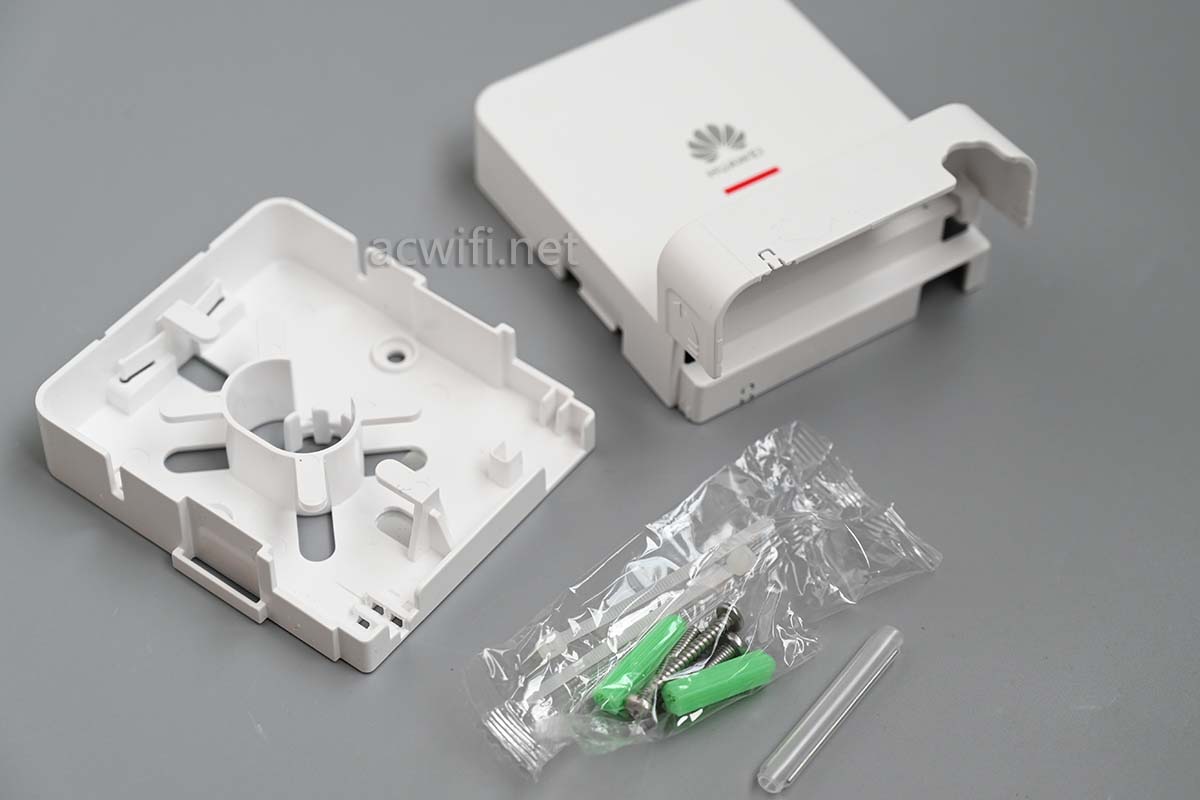

盒子的质感很好，里面除了螺丝配件，还有一条短的光纤热缩管，2条扎带，在闲鱼搜索了价格，才5元一个，

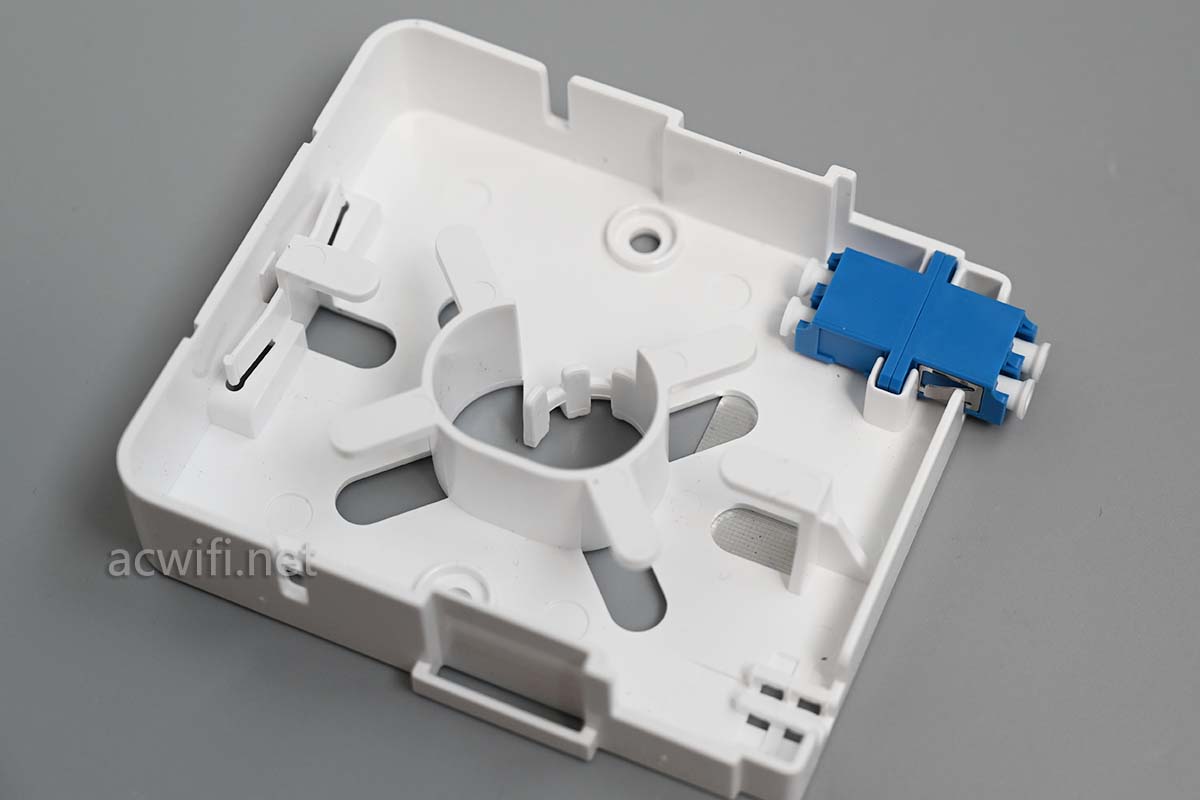

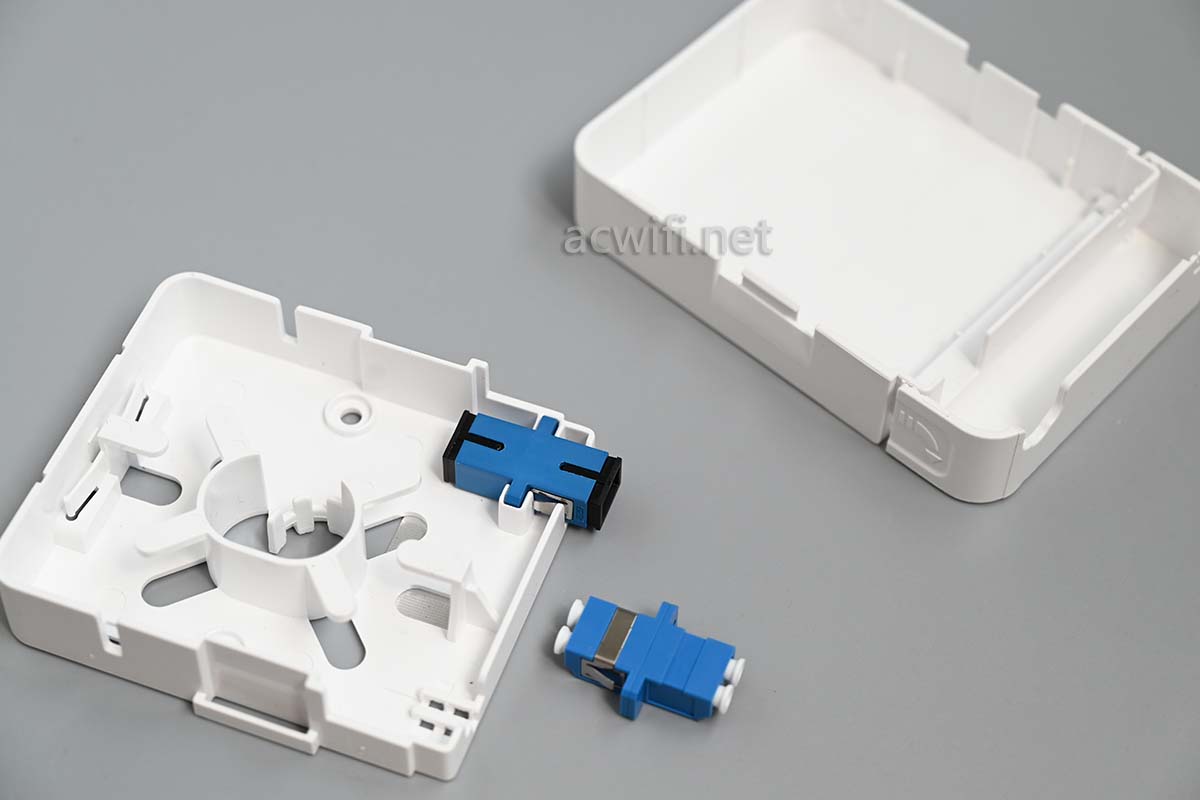

本身是配的SC母座，也可以自己更换成双LC母座：

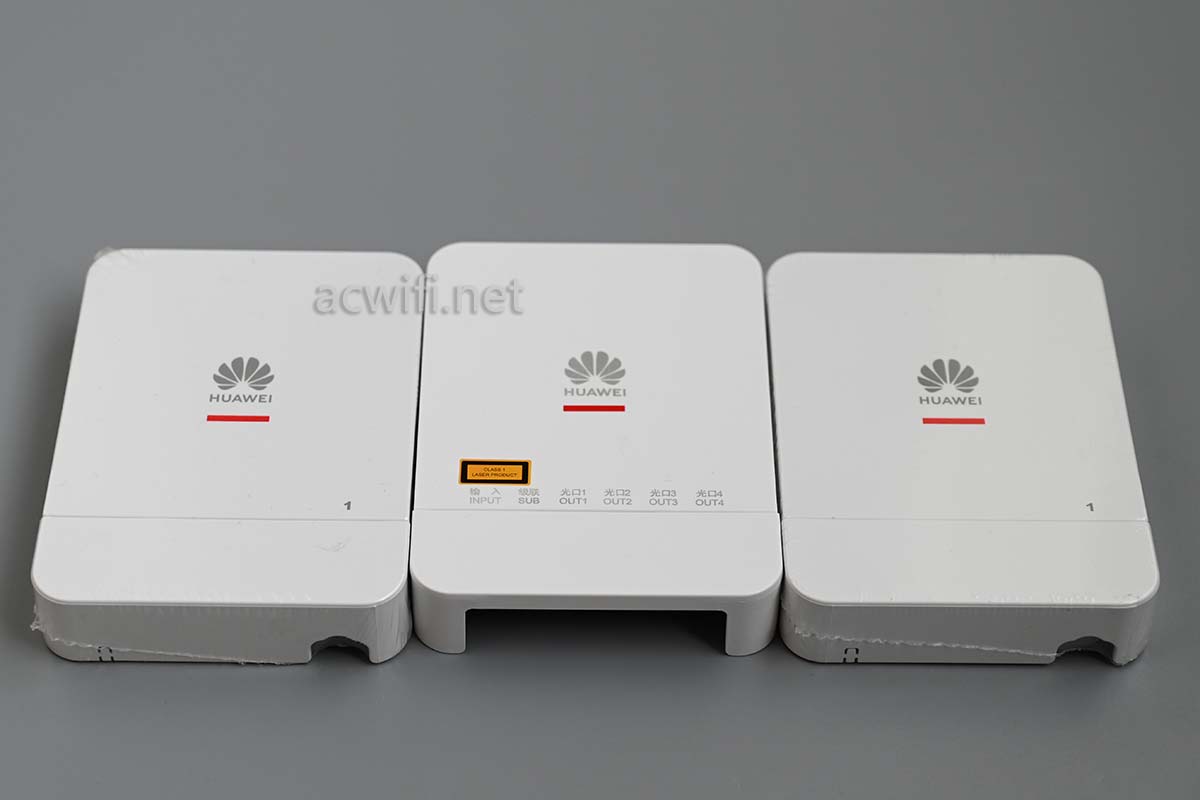

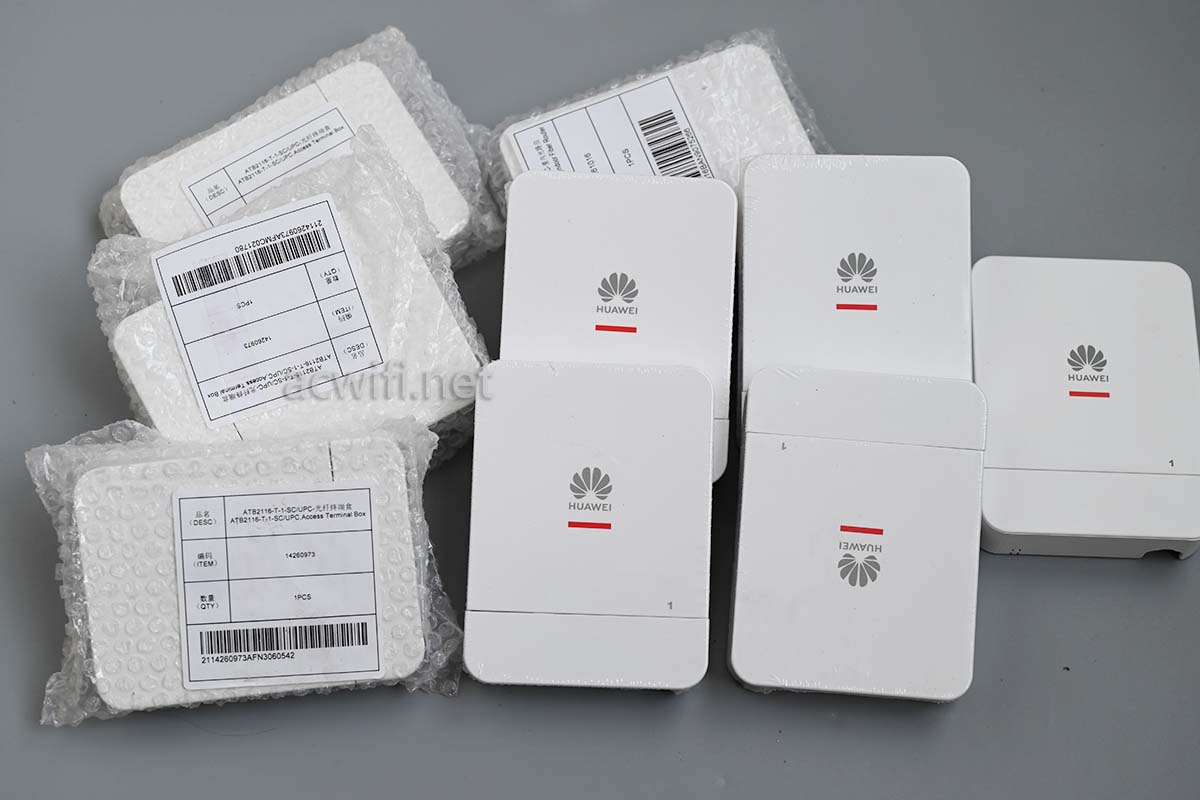

为了平衡邮费，我买了一堆华为的终端盒（也可叫光纤保护盒）：
我自己把入户宽带光纤熔接了SC尾纤，装进了这个终端盒，再用一根SC跳线连接到光猫。以后测其它光猫时我不再插拨光猫上的SC口，方便！虽然我很小测光猫！就是为了好看，还有就是开一下机，不让二手熔接机受潮。

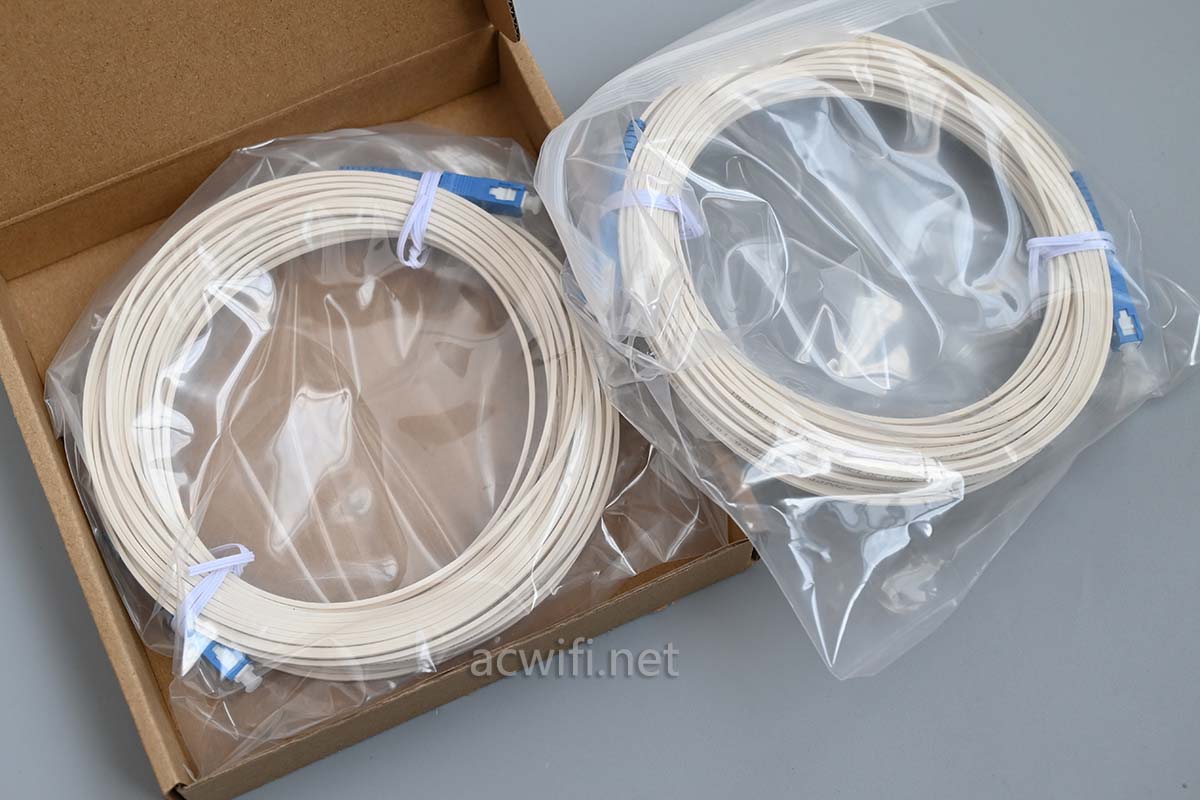

买终端盒的时候顺手也买了两根华为的FTTR光纤(20米)，也不贵，买来也没用，就是为了给你们看看的：

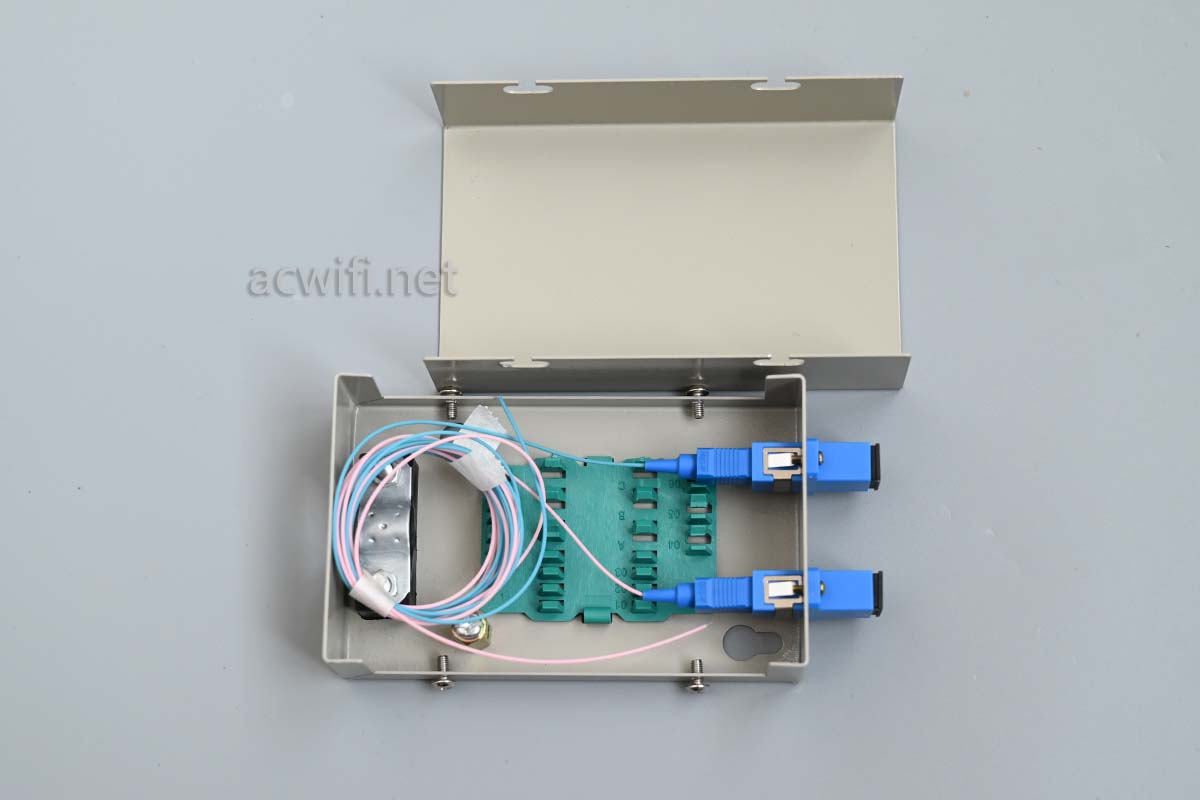

我还买了一个双口SC的终端盒，以后弱电箱想放它进去。放上四颗强磁铁，一吸。。。紧固！

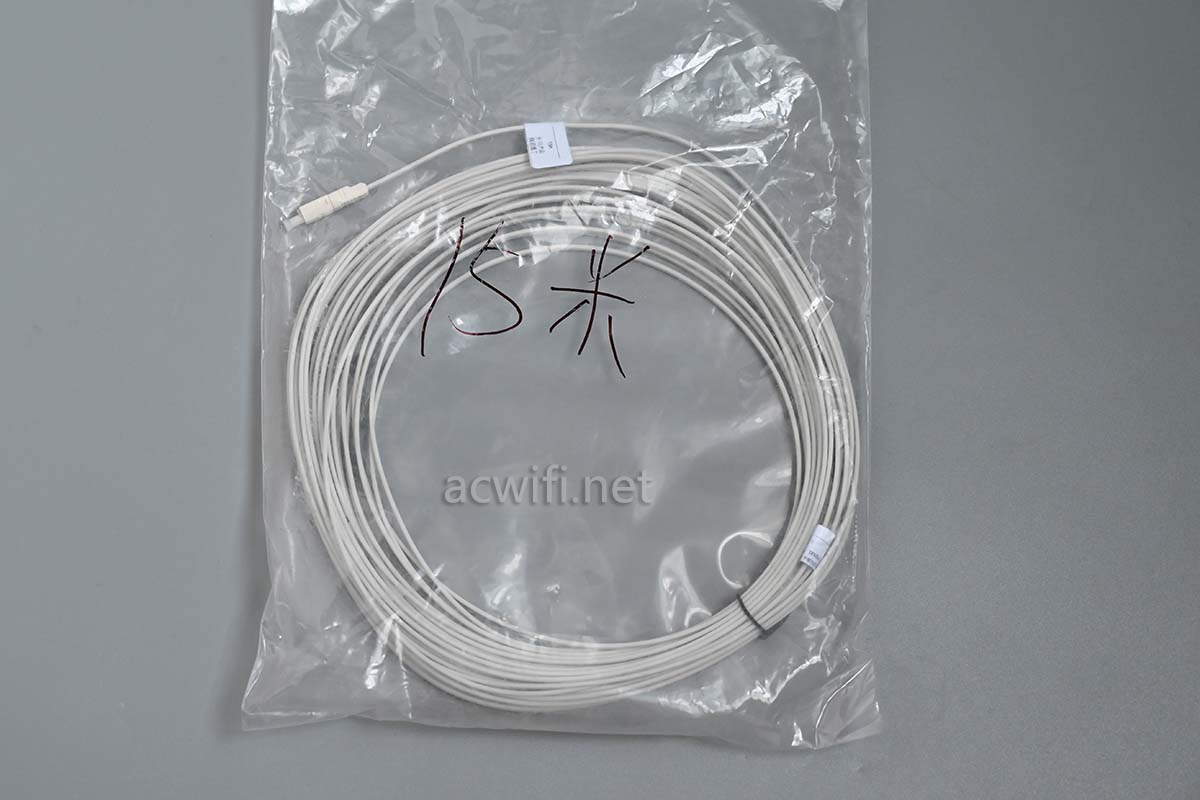

我还买了。。。。。。我还买了一根华为的光电复合缆，这缆贼贵，跟普通的皮线差不多的样子，只是把皮线的两根钢丝换成了铜线。所以贵！15米要50多元！相当于质量很好的六类网线的价格。
等于是POE供电+光纤一体，用于FTTR的面板AP产品。

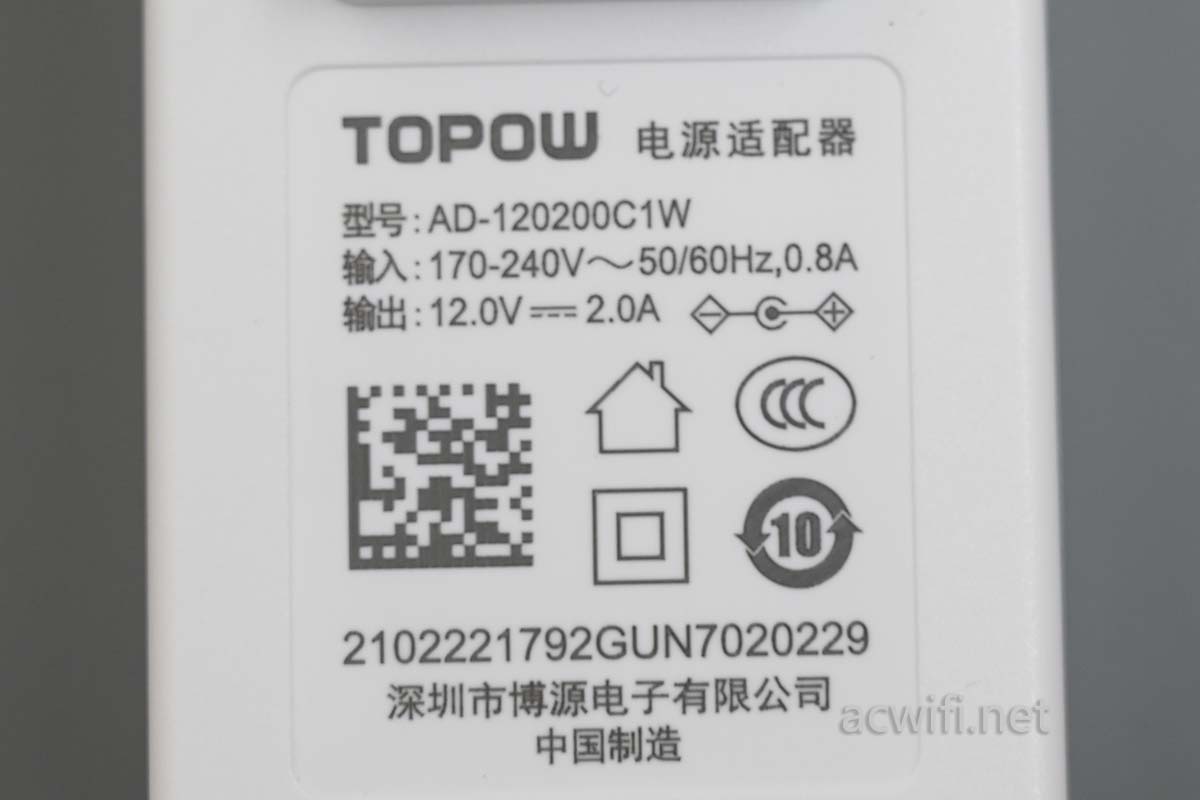

华为HN8145XR配送的电源输出规格是12V/2A的，实测没接光纤只接网口的情况下，待机功率达到了9.3W。。。

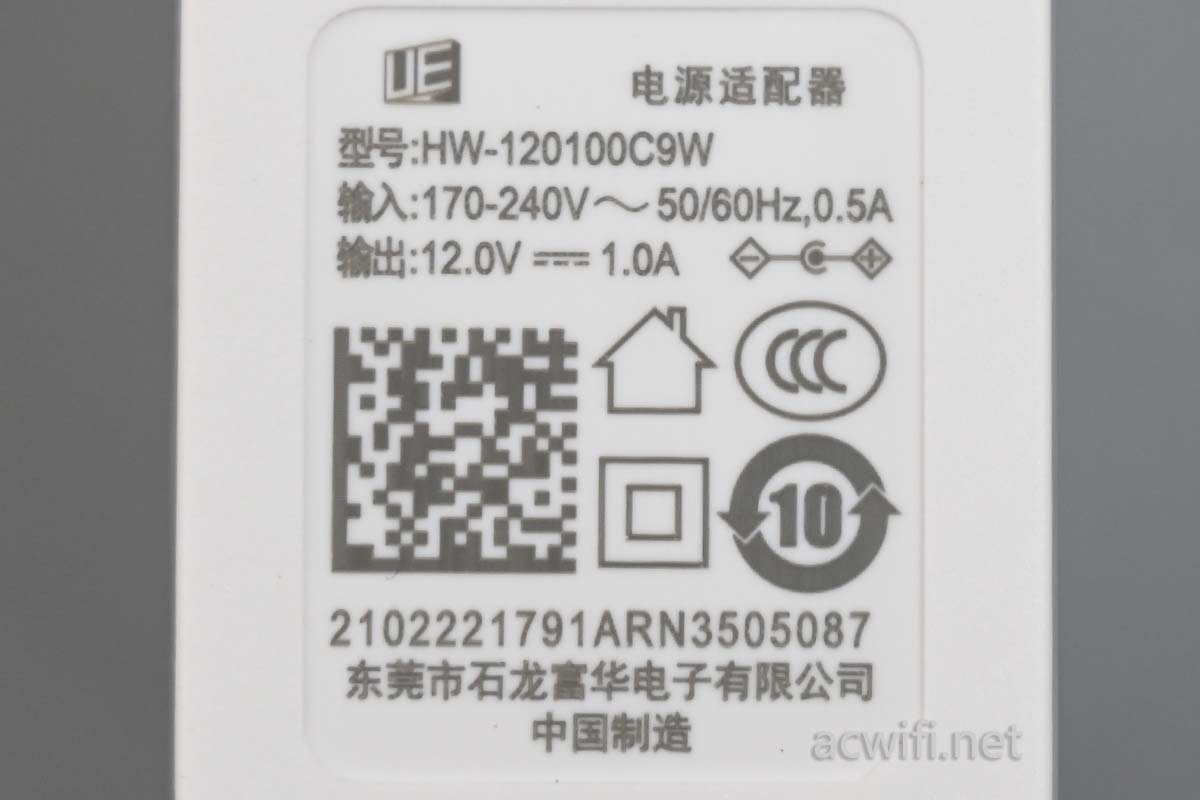

华为K662d配送的电源，它的输出规格是12V/1A，没接光口，只接网线，实测待机功率是4.7W。

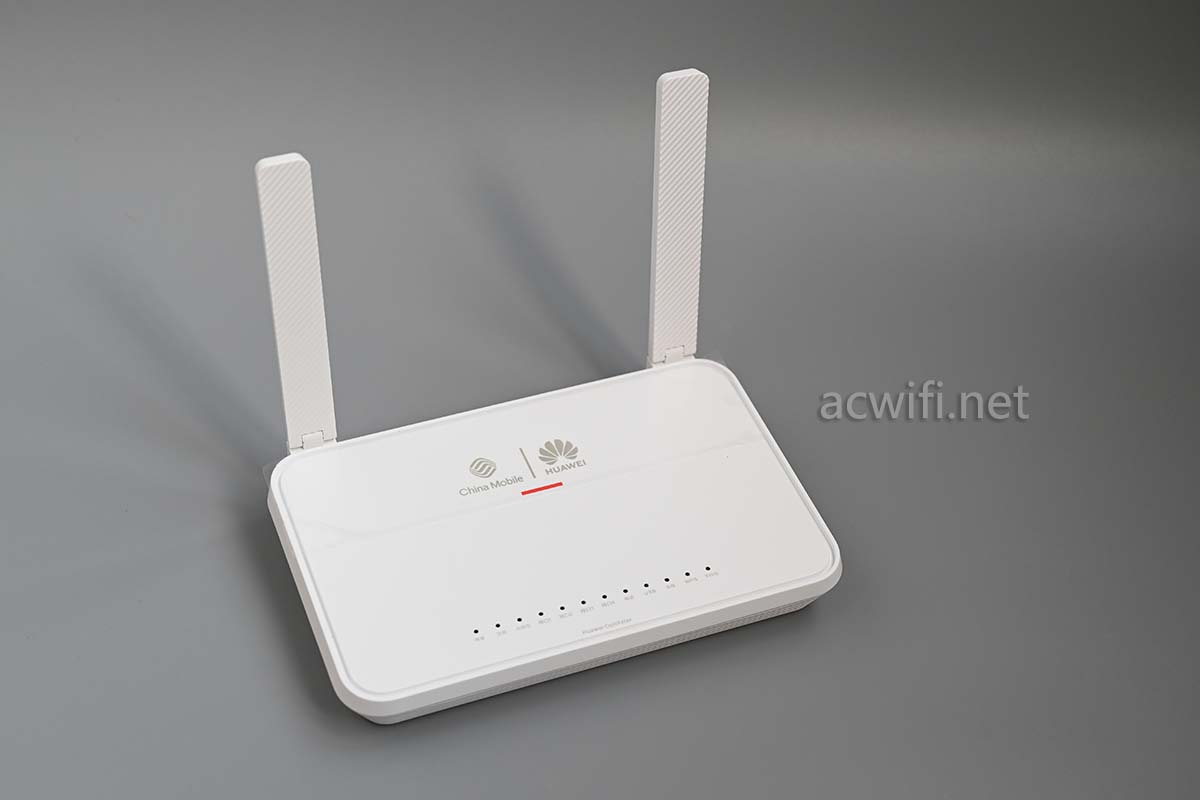

先拆这台主光猫华为HN8145XR吧。全白色机身，简简单单的两根天线设置，再怎么好看，也多数是被塞在弱电箱里的命，外观好看不好看不重要，一定要能屈能伸，容易被塞进弱电箱才是一个合格的光猫。

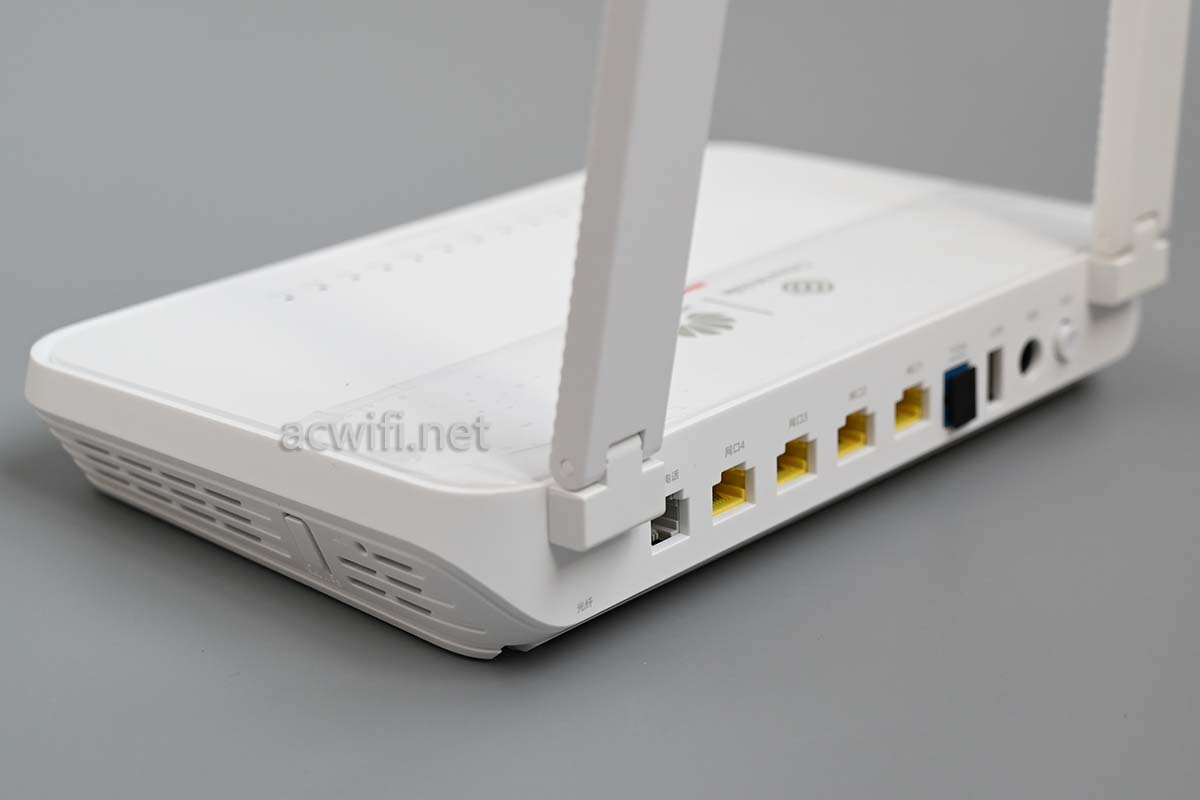

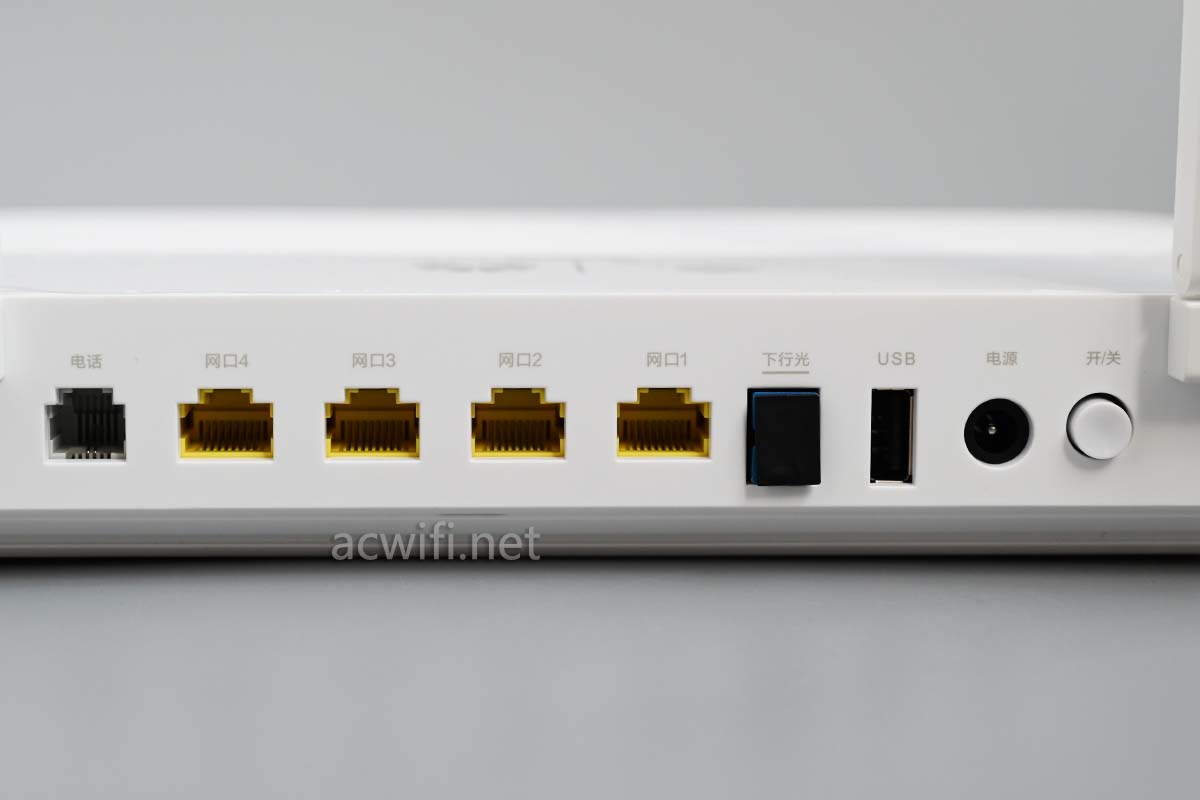

华为HN8145XR除了是一台光猫还是另一台子光猫的主光猫。所以，它除了有4个千兆网口之后，还有一个下行光口：
两侧有散热孔，看9W多的功率，发热是不少的。

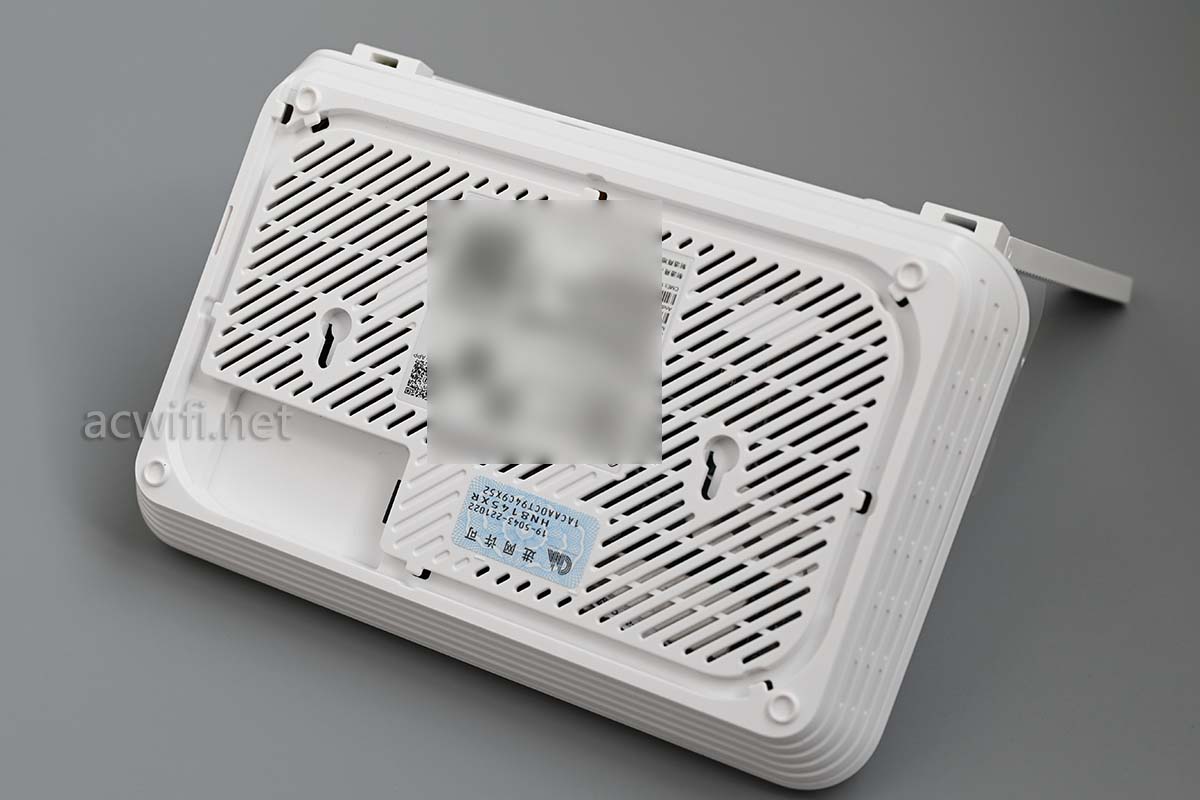

因此，机身底部也布满了散热孔：

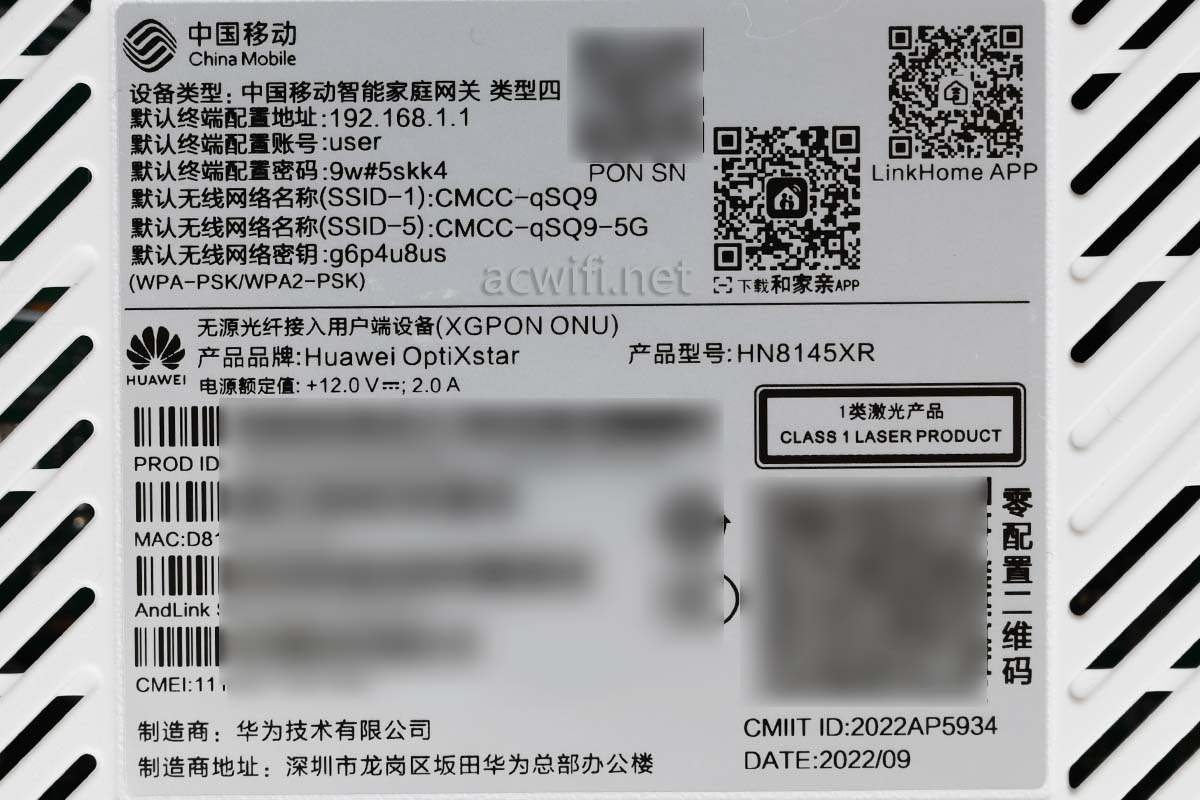

标签上的内容也密密麻麻：
无源光纤接入用户端设备（XGPON ONU），X代表10G，即10G的GPON光猫。是这意思吧！
产品型号：HN8145XR。

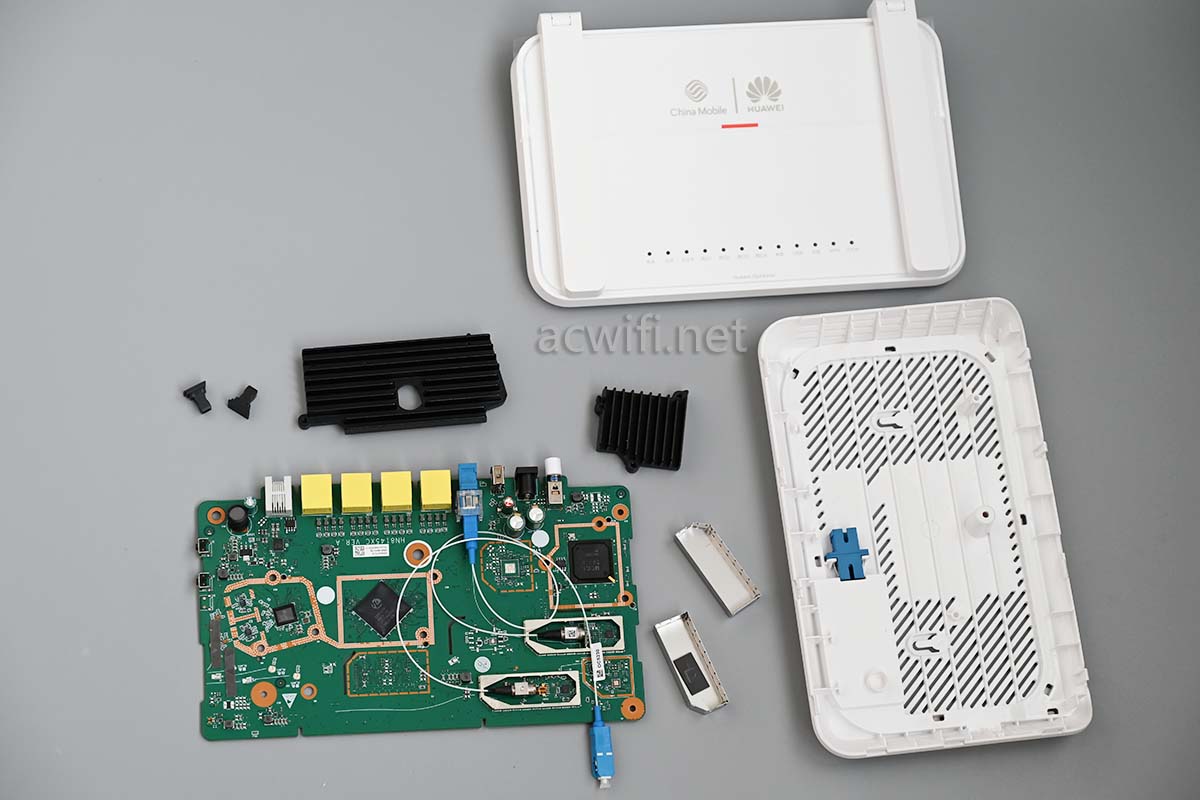

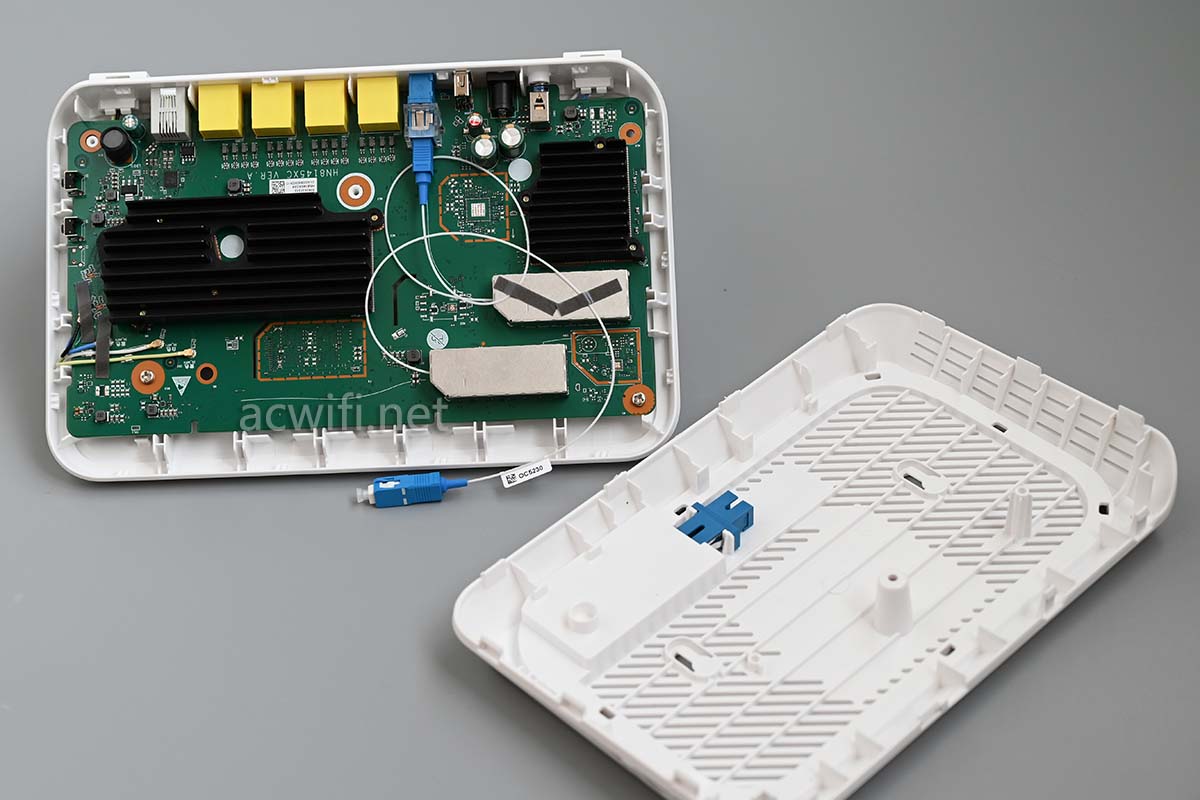

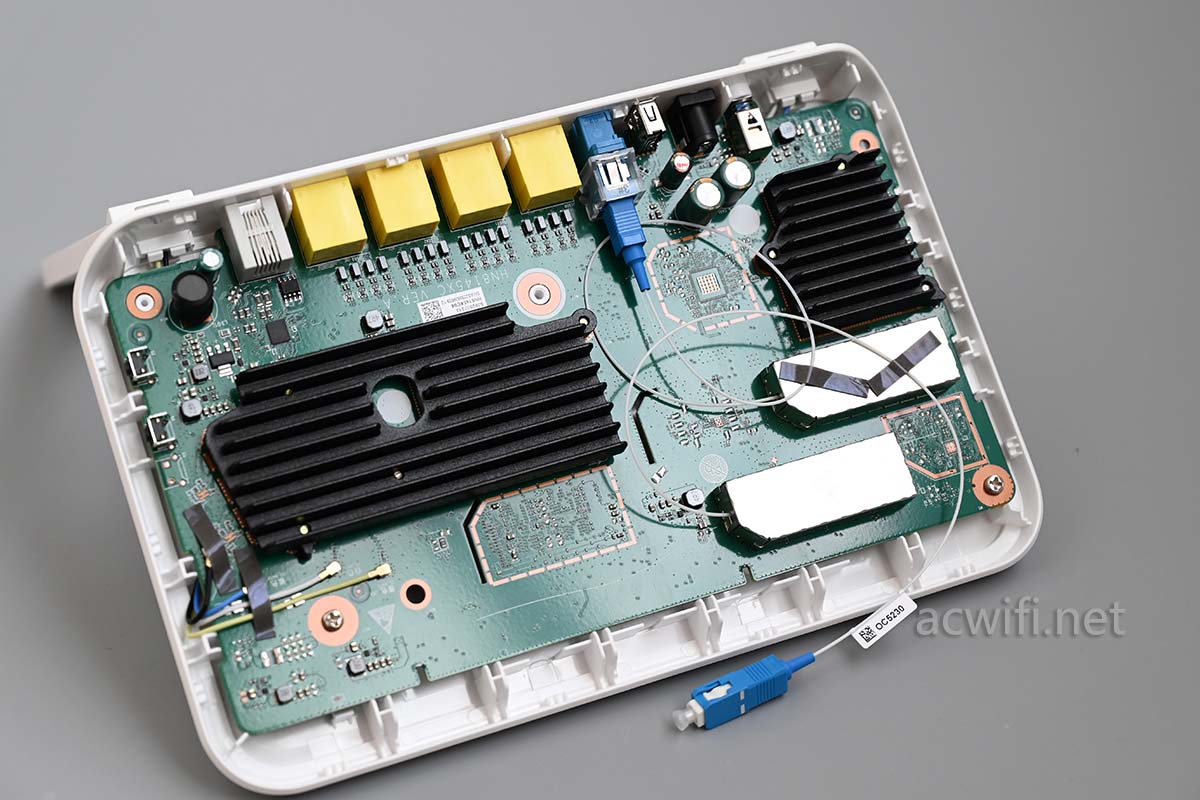

拆开外壳：

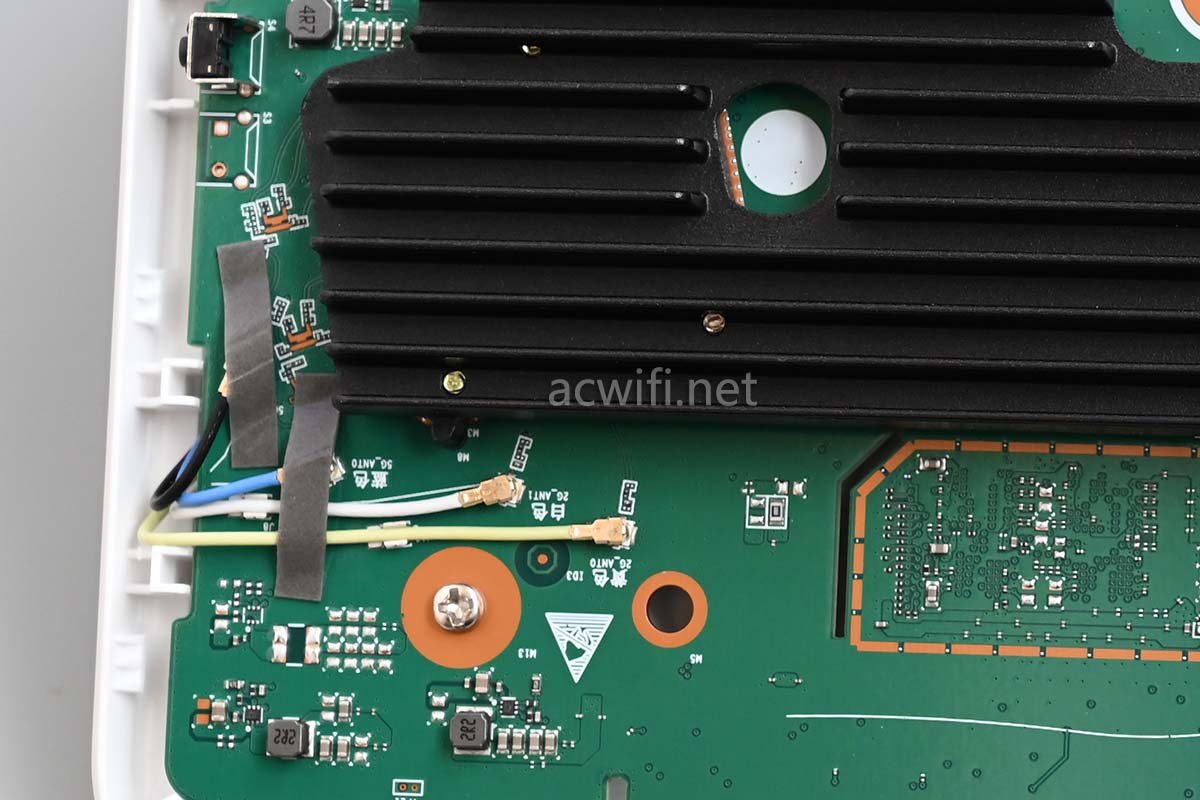

左右两一个散热片：

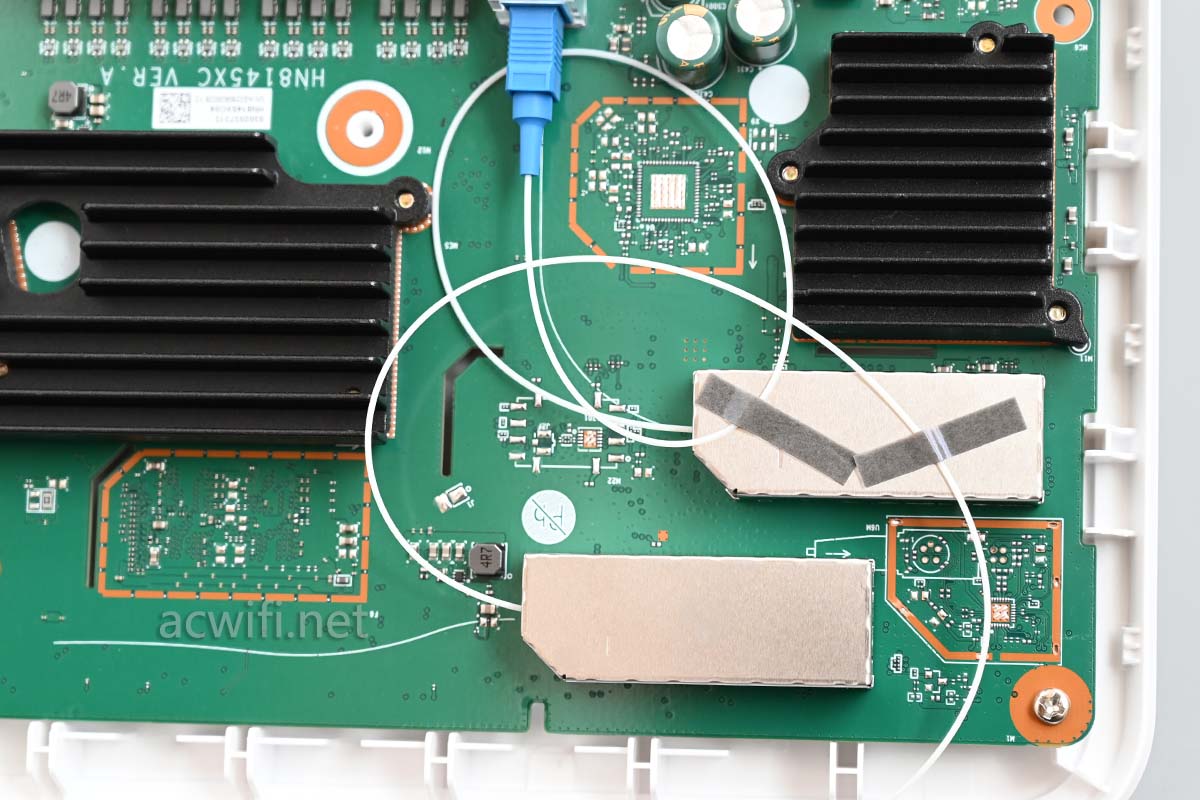

有两根光纤，一根接宽带上网，一根接子光猫负责组网。

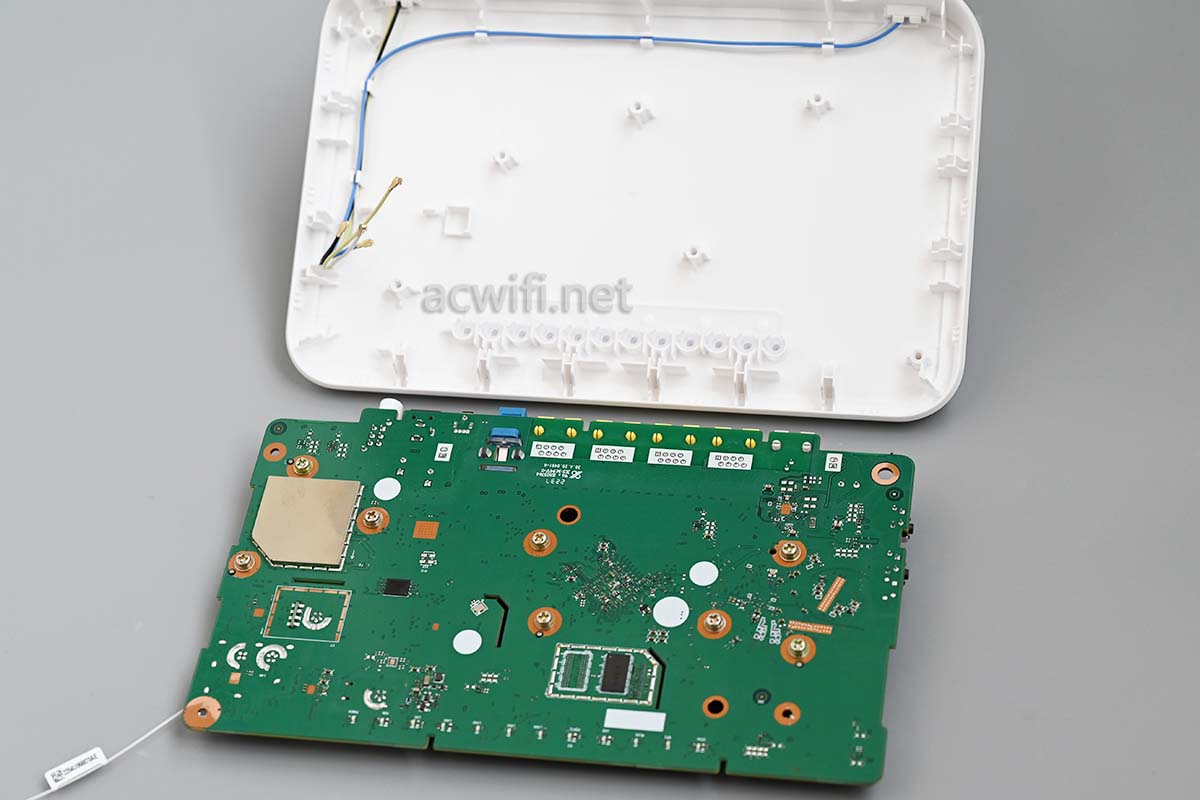

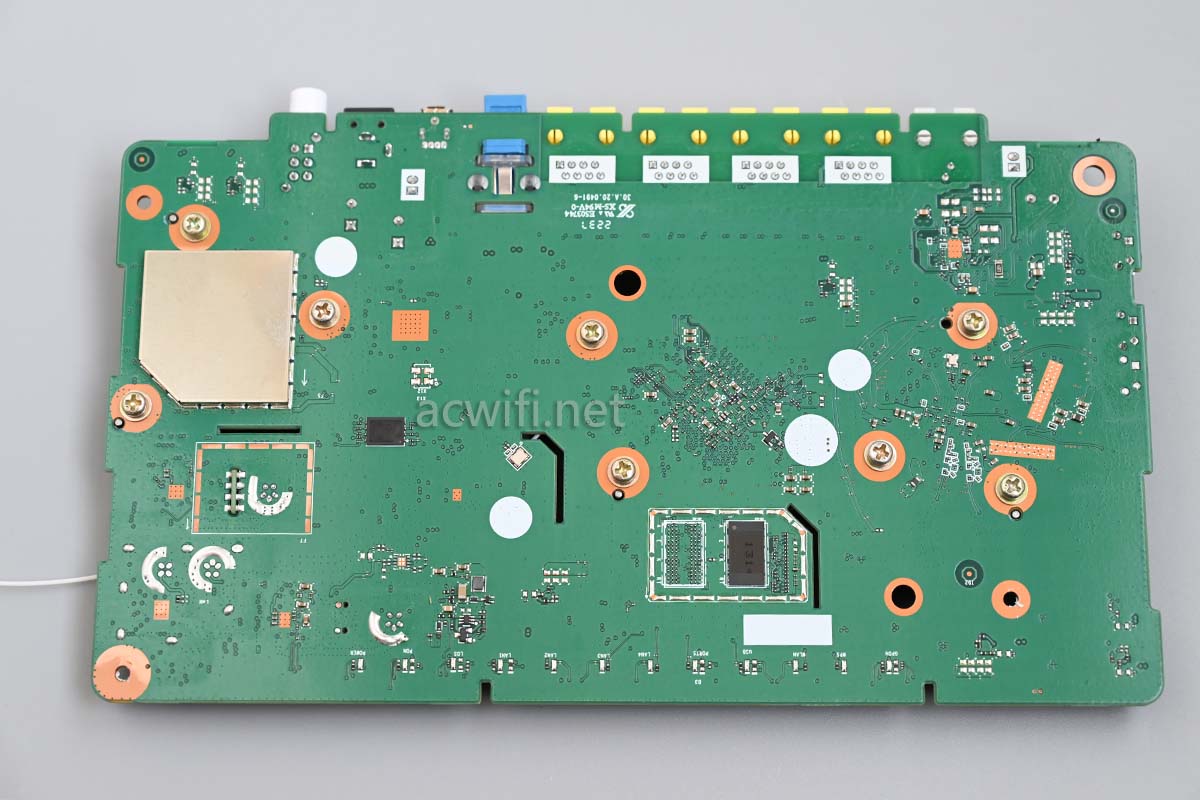

拆出主板并翻过背面：
有一片屏蔽罩，但不能撬开， 我也不打算“剪开”它。

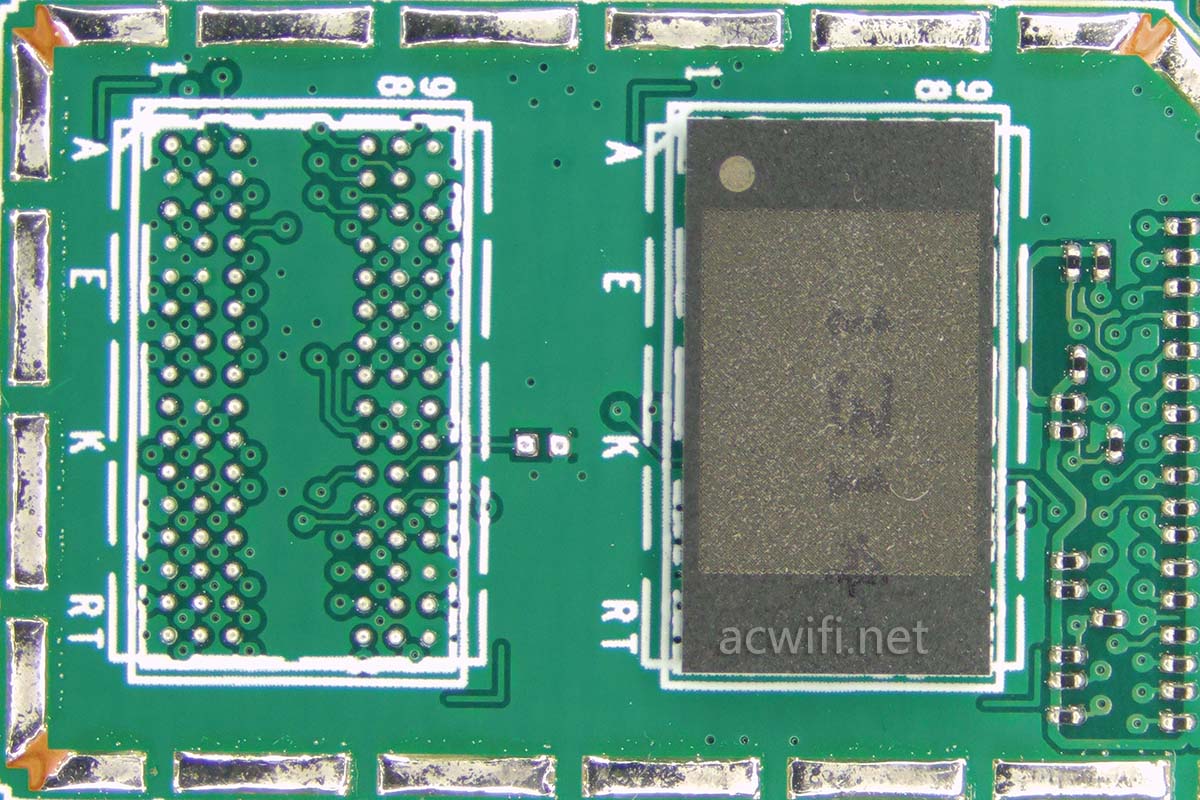

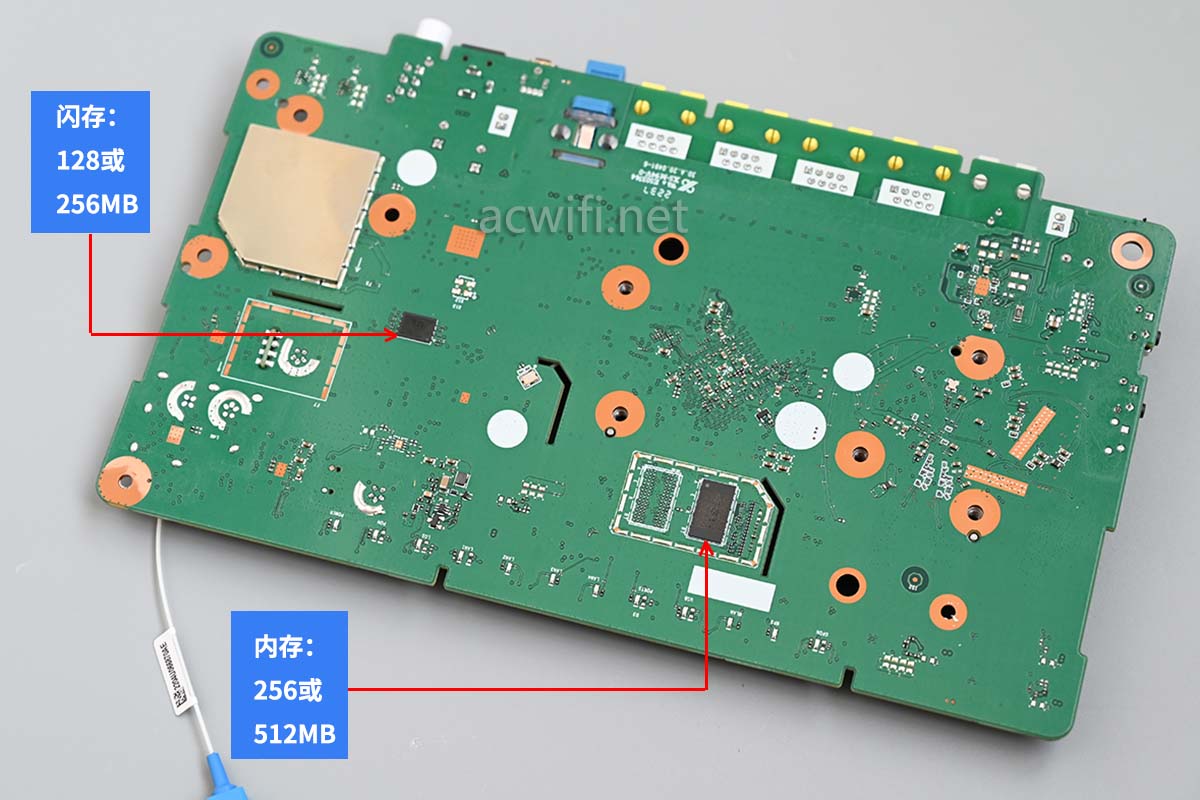

主板背面有一颗闪存芯片和一颗内存芯片，封装上的丝印已经打磨掉了。
为什么要磨掉丝印，大家都明白的吧？
闪存不是128MB就是256MB，内存不是256MB就是512MB。这一面没什么好看了。

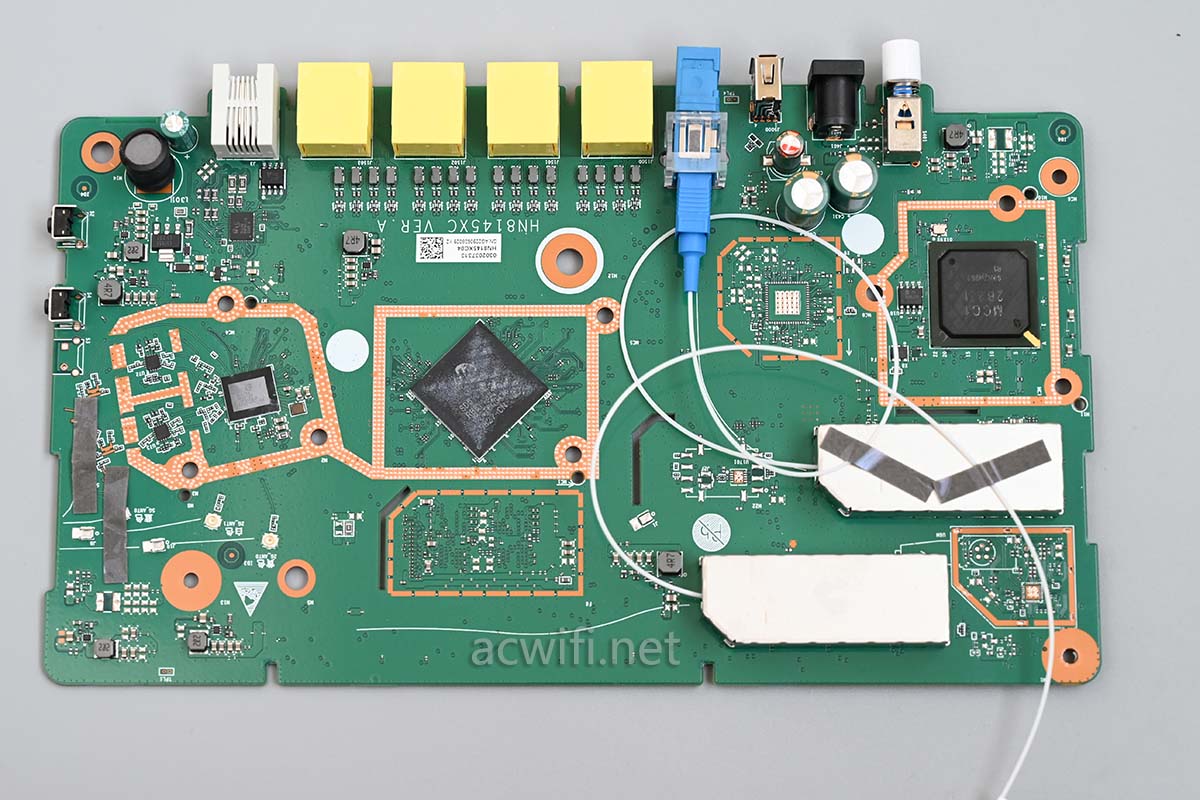

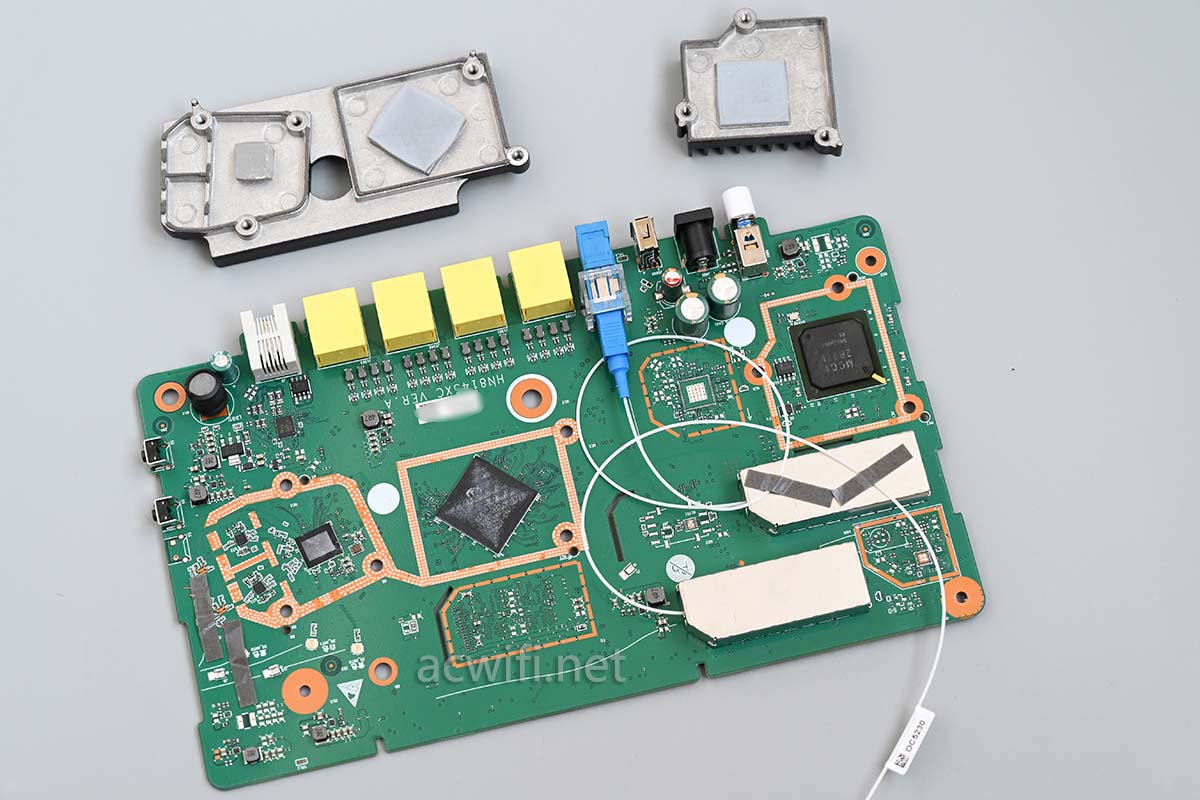

翻过去主板正面，并拆下散热器：

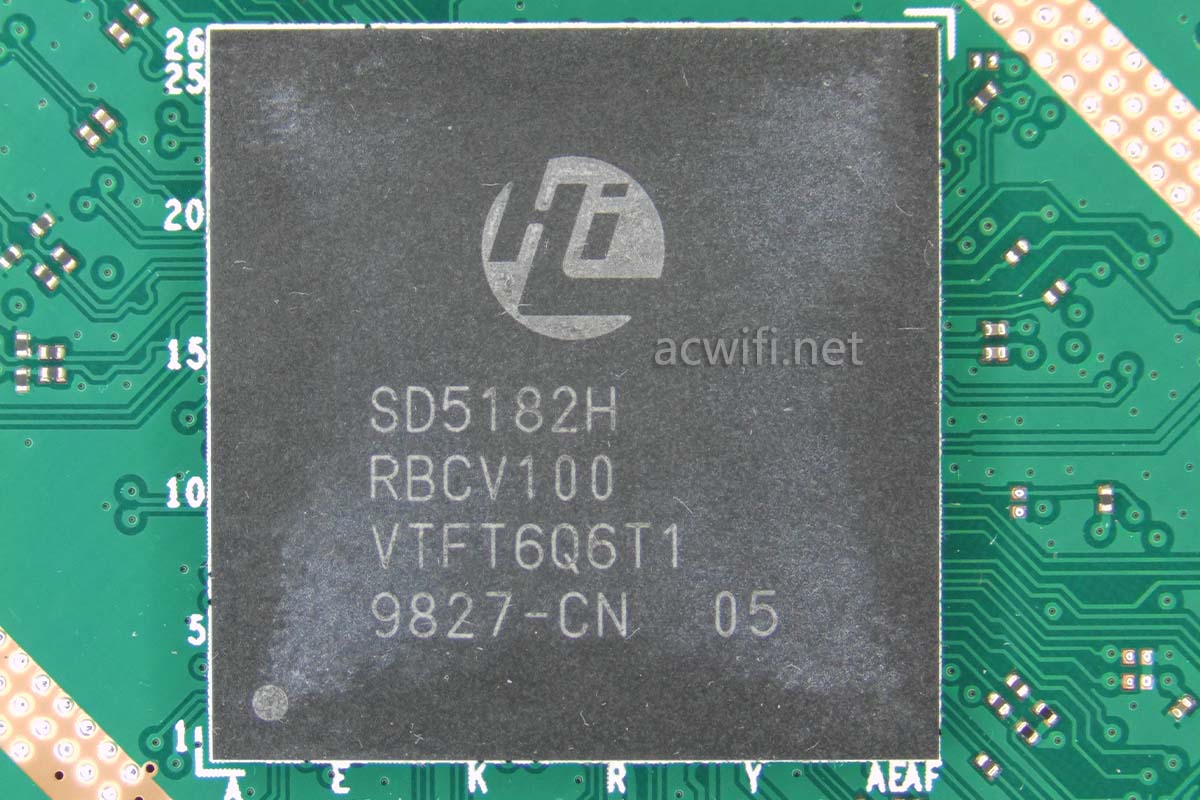

华为HN8145XR的CPU型号是海思的SD5182H，双核1.2GHz，ARM A9架构，内置四口千兆，内置10G/2.5G/1G 光MAC。

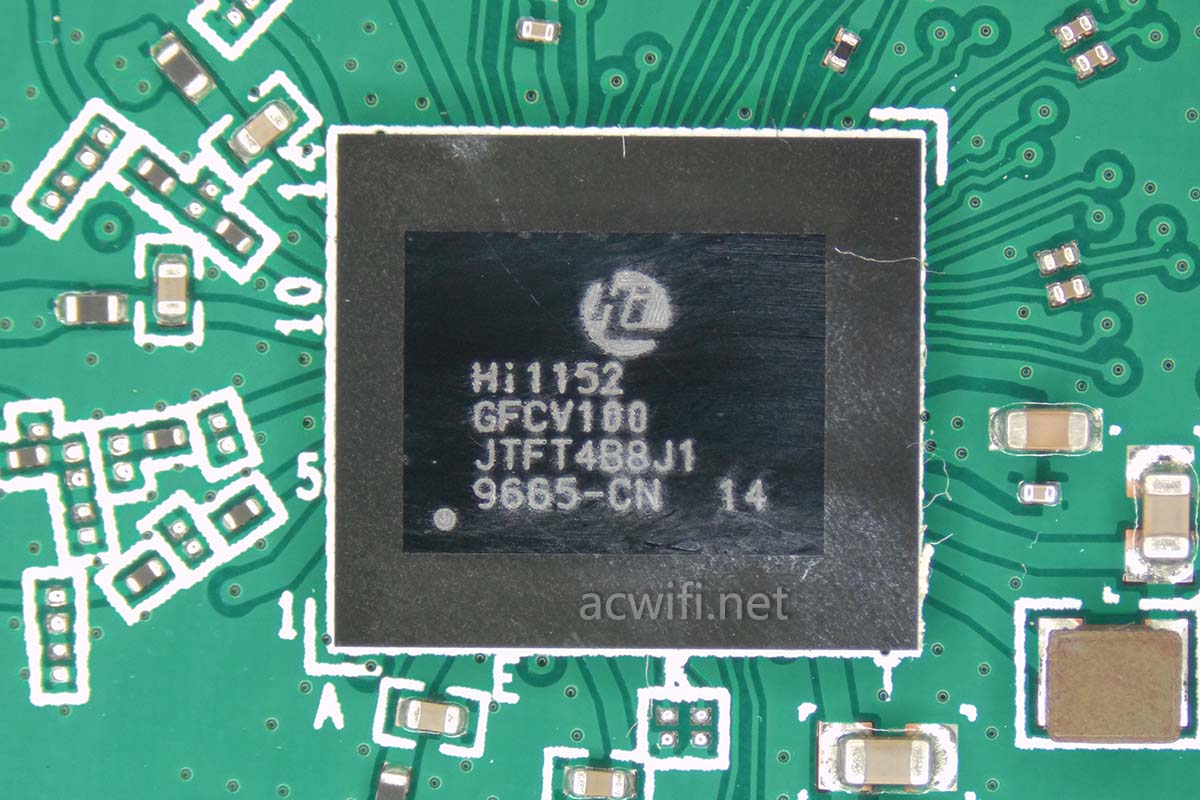

无线芯片型号是海思Hi1152，双频并发，大家都熟悉了吧。2.4G最高速率574Mbps，5G最高速率2402Mps：

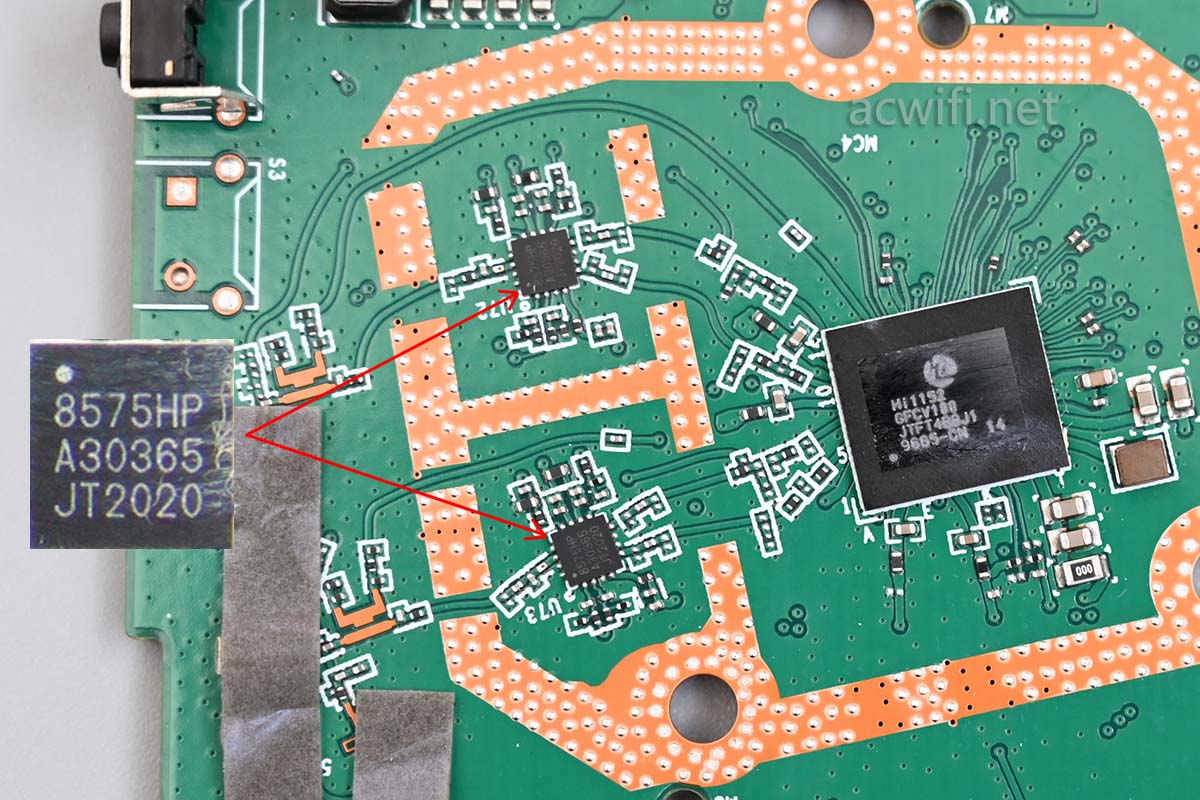

5G有外置FEM，2.4G没有外置FEM。

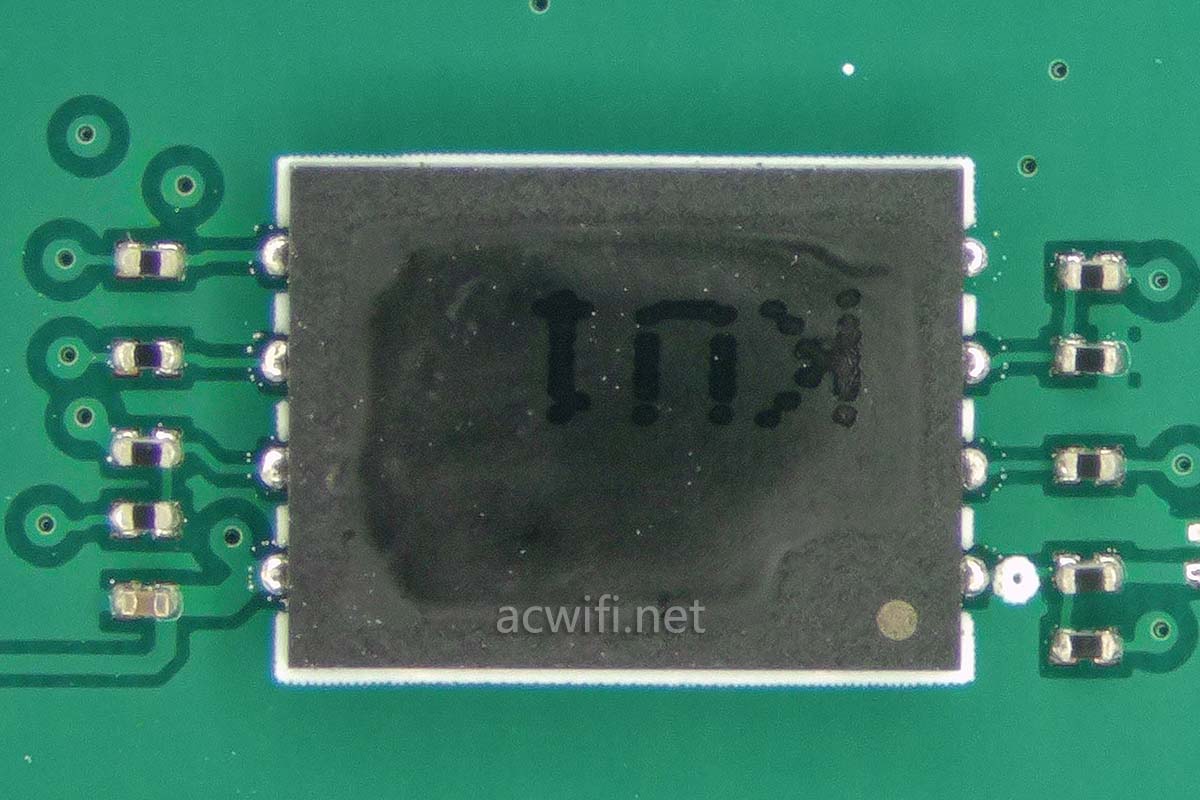

KCT8575HP的参数可以参考KCT8575HE的，因为差不多。
KCT8575HE的参数：
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 32dB at 5V
Receive gain: 16.5dB at 5V
Noise Figure: 1.7dB at 5V
Output power:+20dBm @-43dB DEVM, HE160//MCS11, 5V
+21.5dBm @-40dB DEVM, HE160//MCS11, 5V
+23.0dBm @-35dB DEVM, VHT80/MCS9, 5V
+24.0dBm @-30dB DEVM, HT20/MCS7, 5V
Integrated 2.4GHz Notch Filter
ESD protection circuitry on all PINs
Minimal external components required
Small package: MIS16-pin, 3mm x 3mm x0.55mm (MSL1, 260 oC per JEDEC J-STD-020)
ROHS and REACH Compliant
从-43dB DEVM对应的数据来看，还不错的。
主板的另一端：

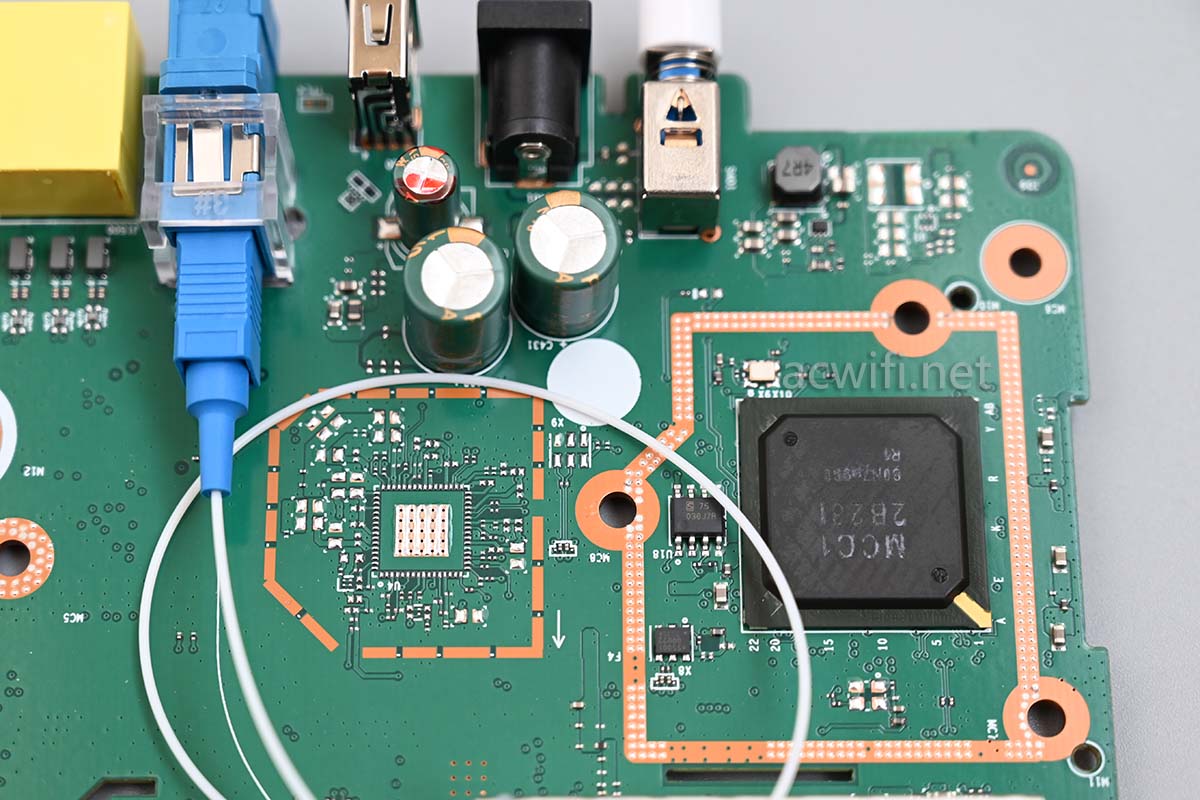

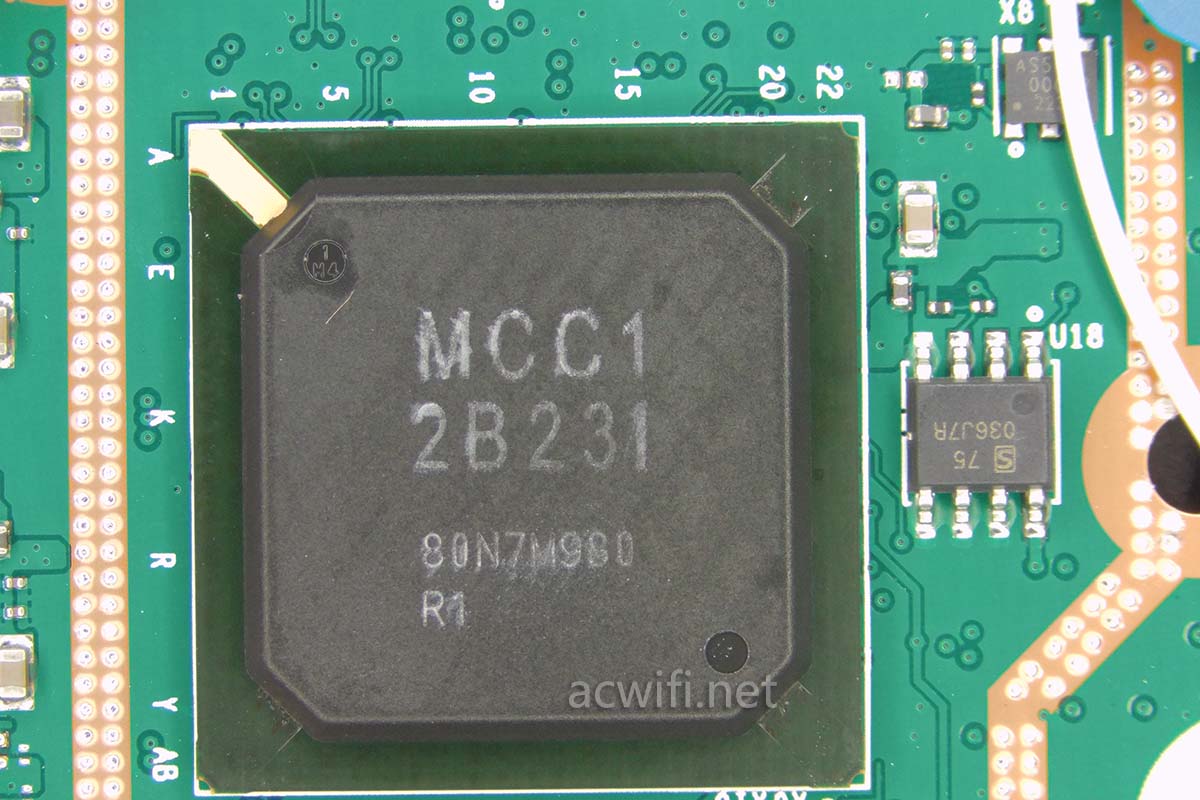

靠边的这一颗较大的芯片，上面丝印着“MCC1 2B231”：
这是一颗FPGA芯片，用它来开发出迷你版的“OLT ”（光线路终端），通过分光器，连接一台或多台ONU（光网络单元）子光猫。这就是FFTR组网。
FPGA芯片成本低，但功耗高，且目前只能做到2.5G下行/1.25G上行，要达到10G下行，几乎不可能，成本非常高。未来能达到10G下行，要寄望于使用ASIC芯片。

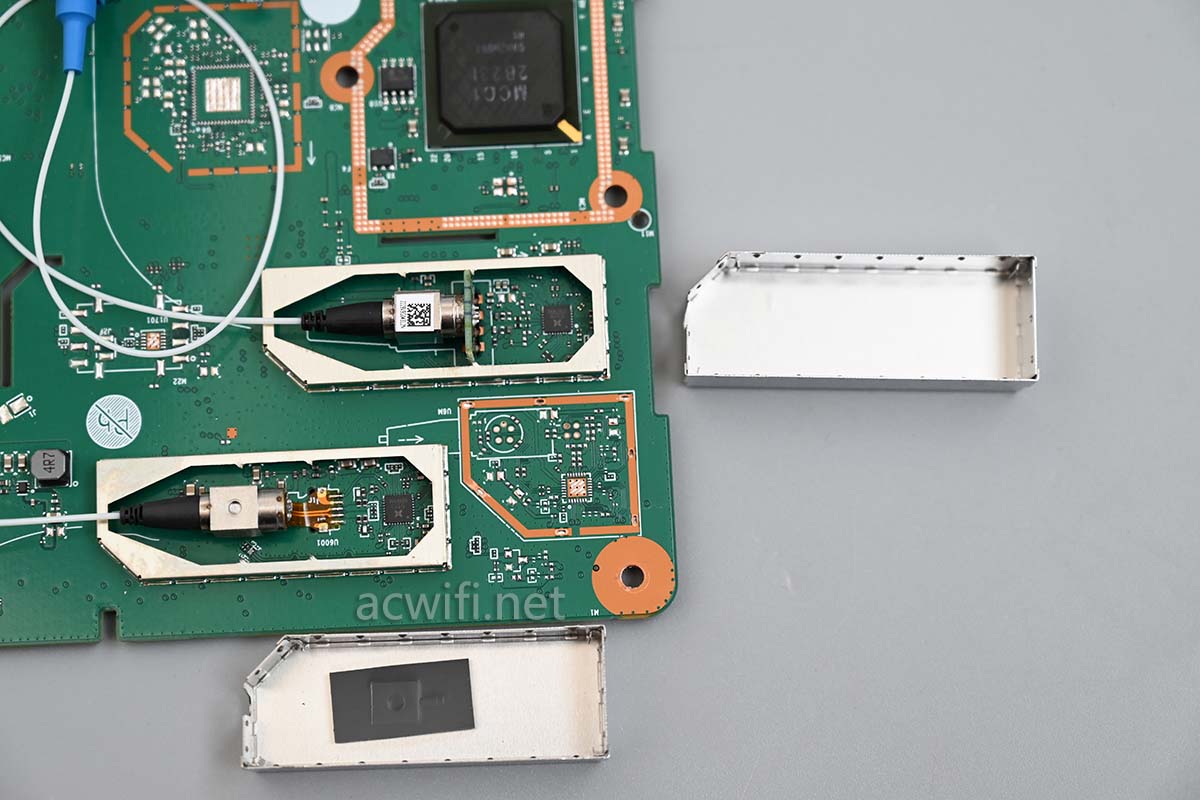

这颗FPGA芯片的下方有两个屏蔽罩，撬开：
这里面是BOSA（光发射接收组件）和光PHY芯片。

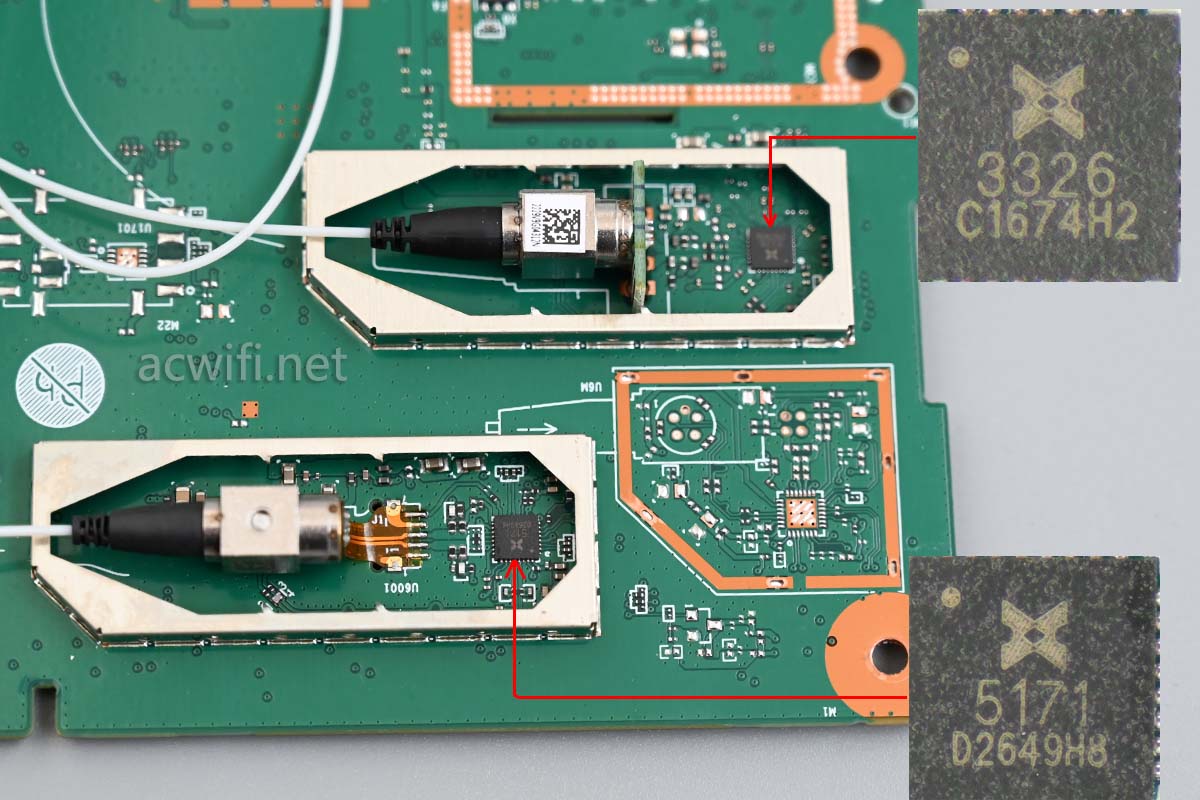

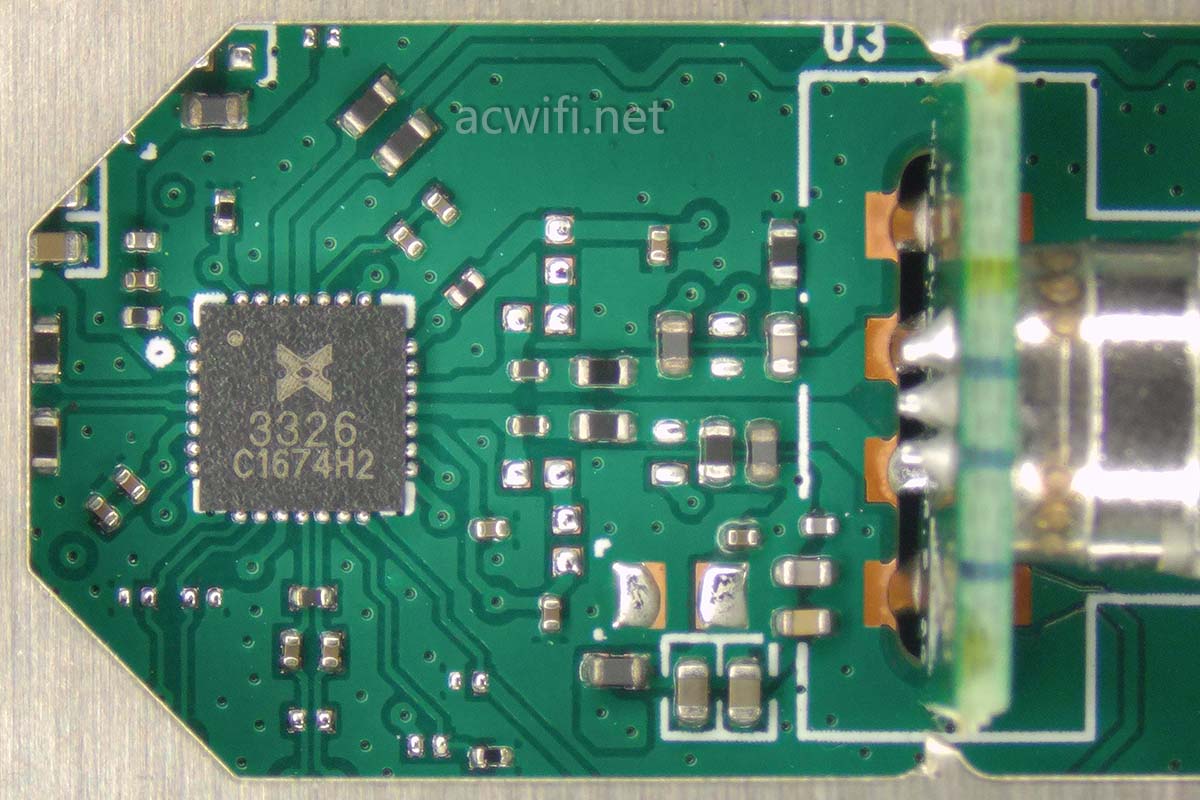

“3326”，这颗是优迅公司的UX3326，GPON，速率：2.5G/1.25Gbps：

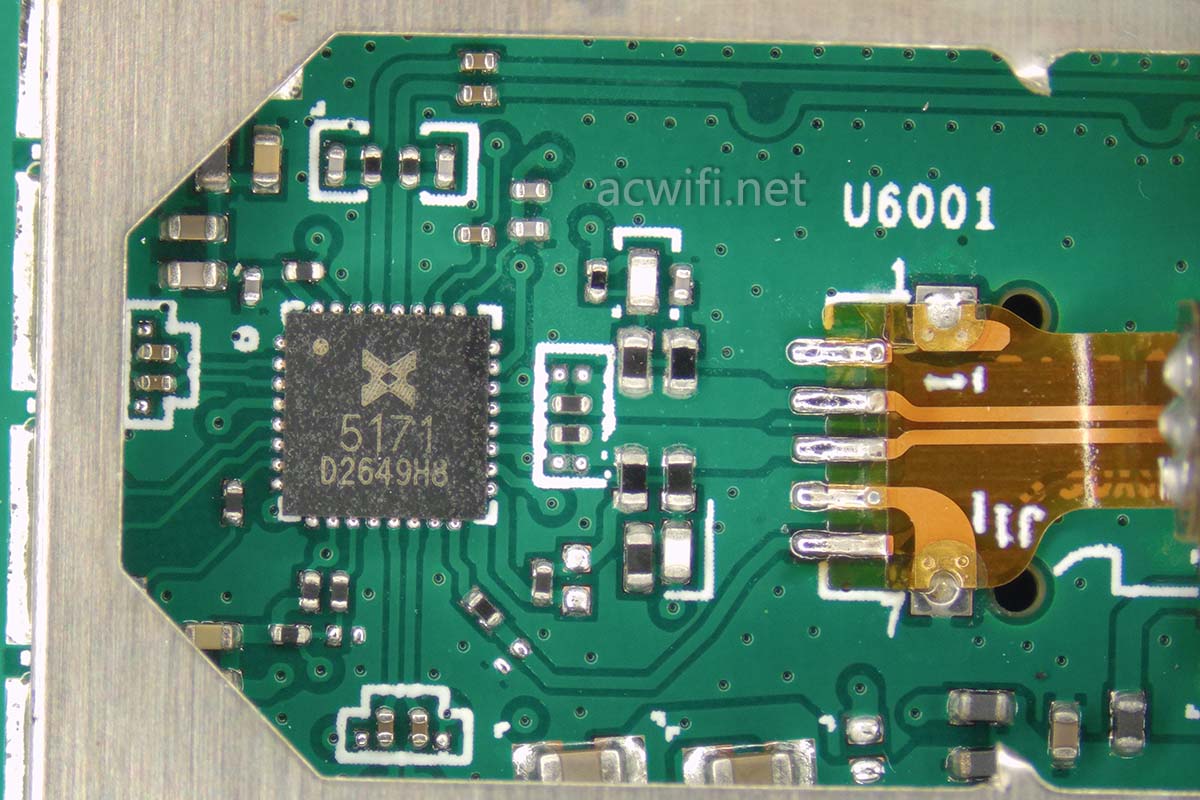

另一个是UX5171，XGPON，速率10G/2.5G/1.25Gbps：
这台华为HN8145XR拆机完。

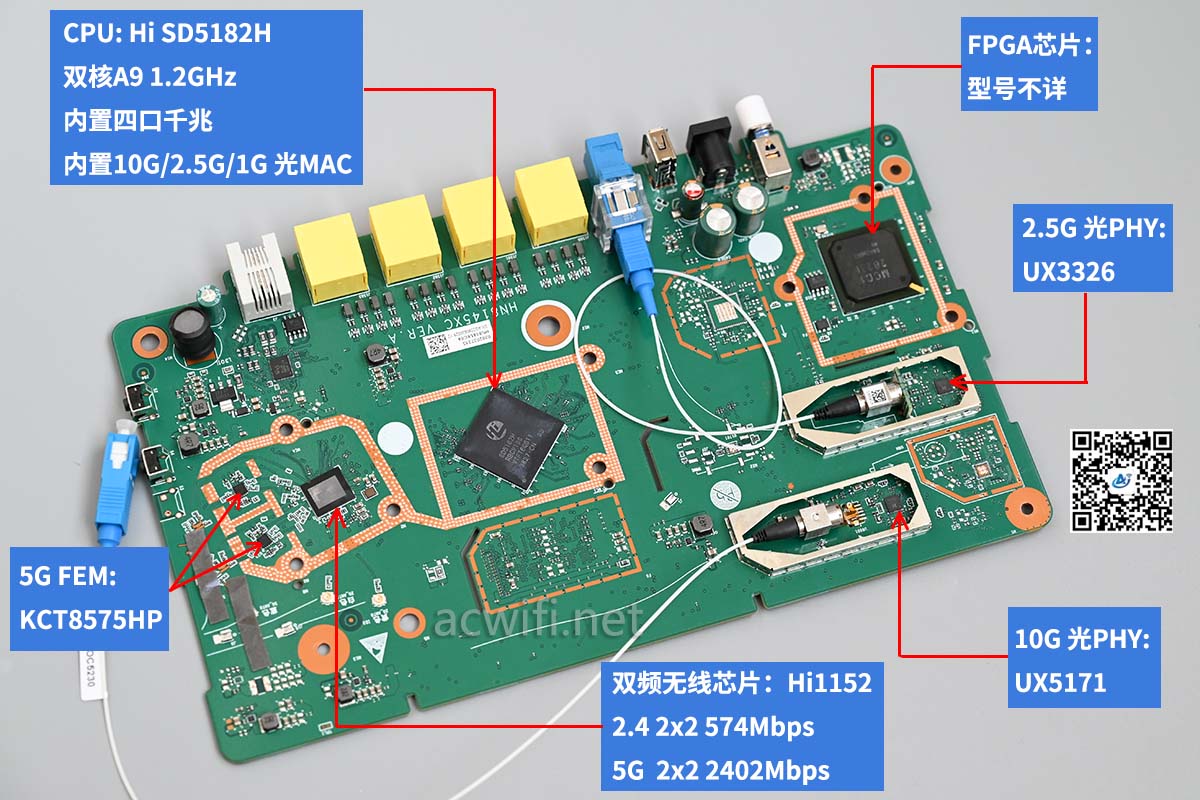

华为HN8145XR的所有芯片型号汇总图如下：

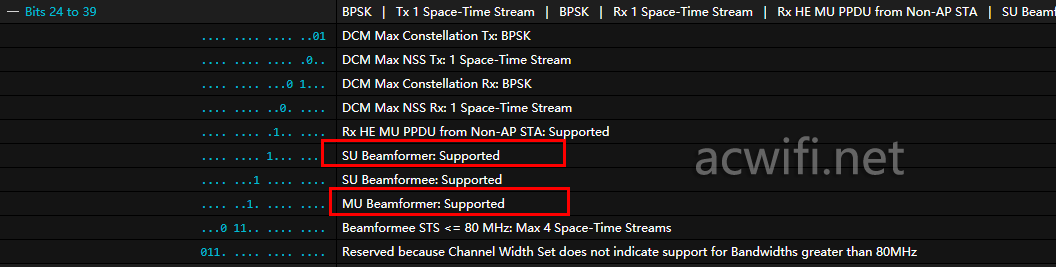

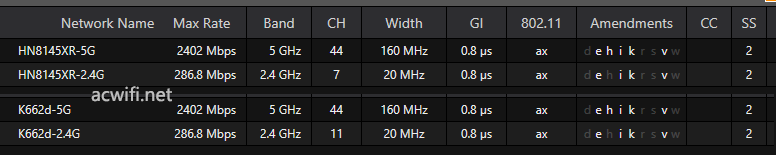

无线方面，用winfi查看，两台都默认支持802.11k和v，
也支持波束成形和没什么用的MU-MIMO。

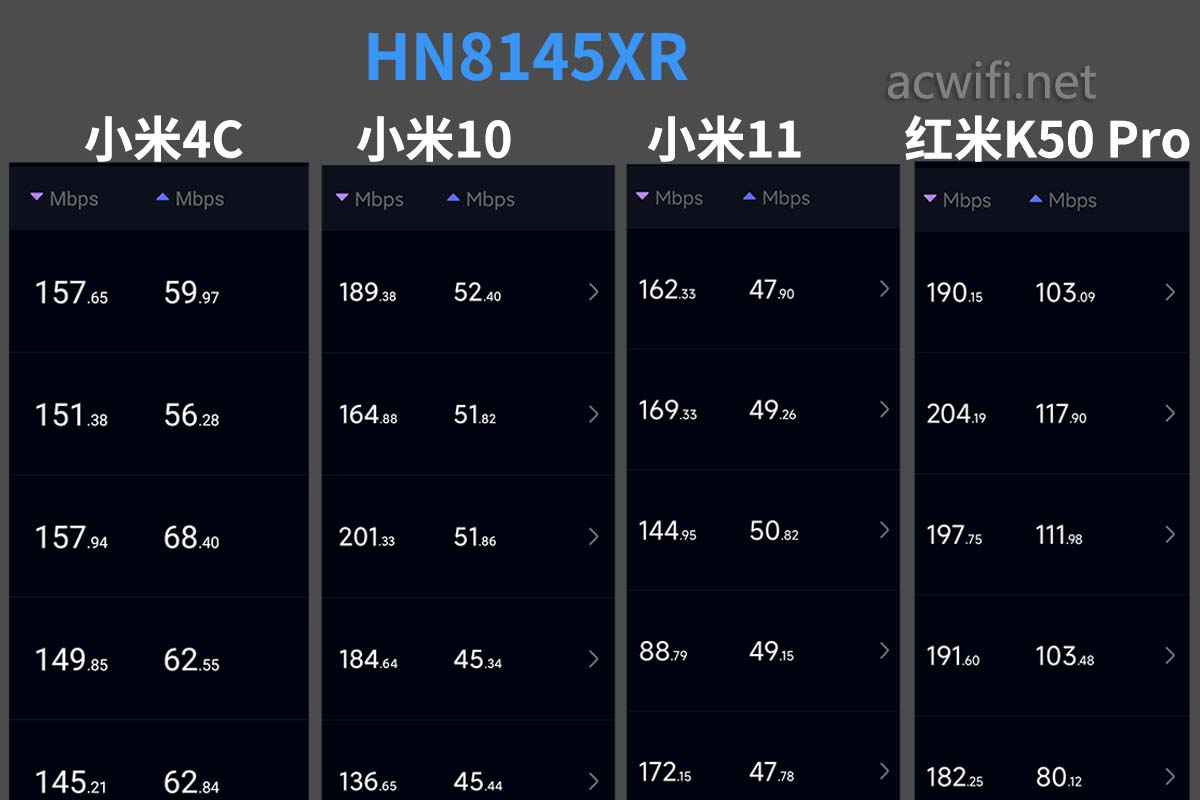

在D点测速如果：
160Hz频宽的表现差些，一般般。
华为K662d留到下一篇。图片太多了。
