天邑TEWA-1000E拆机,10G-EPON光猫

bingge2年前 (2023-01-21)测评7558213

本文转载自:https://www.acwifi.net/18445.html


天邑TEWA-1000E,以下简称天邑1000E,只有主机,二手的,外壳比较旧。

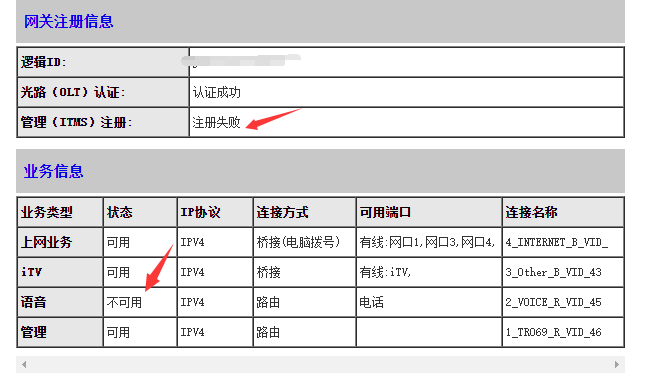

天邑1000E自己可以用,广东江门电信,10G EPON线路,要手动设置添加internet即可。但语音不对,想删了添加新的,但按键是灰色的不能删,上网和ITV都没没问题。



底部标签:

显示的电源输入规格是12V/2A,,,很少看见光猫能有这么大电源功率需求,除非是功耗大户博通。实际待机功率是6.6W。

拆开看见有好大的片散热板,光猫很少有这么大的散热,除非是功耗大户博通。

翻过来看看主析背面,有好多贴片元件:

闪存型号是MT29F2G08ABAGAWP-IT:G,镁光的NAND闪存存储芯片,容量256MB。

主析正面上的散热片拿下来:

博通主控芯片:

CPU型号是BCM68560,钢面封装,双核1.5GHz,集成4个千兆口、VoIP、GPON/EPON 。

内存型号是MT41K256M16TW-107:P,内存容量512MB。

CPU的左下角是一颗2.4G无线芯片,型号是BCM43217。支持2.4G 802.11n,在2x2mimo和40MHz频宽下最高速率300Mbps,没有外置独立功放芯片。下图的SP6是收、发切换开关:

另一边是5G无线芯片,型号是BCM43522,支持2x2mimo 802.11ac,在80MHz频宽下最高速率867Mbps。它可以做成无线网卡产品,也支持黑苹果。

5G外置了FEM芯片,上面丝印着“6747 1947”,型号是LXK6717,深圳市雷迅科信息科技有限公司的产品。

LXK6717的技术参数如下:

1、 Integrated 5GHz PA, LNA with bypass and SPDT

2、 Transmit gain: 28dB

3、Receive gain: 15 dB

4、50 Ohm input and output impedance

5、Output power: 19dBm@1.8% EVM, 11ac, HT80,MCS9

6、Temperature compensation

7、Small QFN (16-pin, 2.5mm x 2.5mm) package

在1.8% EVM下低于20dBm都算是低功率的。

下图中的“GN28L95”是10G PON激光驱动和TIA一体化芯片,以应用在XG-PON和10G EPON产品中。是一款支持10G下行2.5G上行的光PHY芯片,

中兴F1855v2和烽火HG5140A均有采用GN28L95。

其它没啥了,芯片型号汇总图:

没啥总结的。
