兮克万兆交换机SKS7300-12GPY2XGT2XGS拆机,网管交换机2.5G+10G光电组合

bingge2年前 (2023-11-29)新闻33210

本文转载自:https://www.acwifi.net/24727.html

兮克SKS7300-12GPY2XGT2XGS,这个型号挺长的,从字表来看,12GPY就是12个2.5G网口,2XGT代表2个10G电口,2XGS代表2个10G SFP+。所以这台交换机一共有16个端口,且支持二层管理。现在618优惠价到手1788元。拆机看看是啥芯片方案!

外包装好大:

包装盒上的产品标签:

机身和配件:



挂耳、机柜螺丝、脚垫:

console线:

机身正面:

两个侧面均有散热孔:

接口面板:

商品指示灯:

12个2.5G网口:

2个万兆SFP+和2个万兆网口:

机身背面:

底面:

底部标签:

奇怪没有写管理页的地址,网上搜索了一下才知道是192.168.10.12

拆开外壳,看见了散热风扇,还有体积比较大的DC电源:

把电源先拆出来看看:

DC电源线正负各有两根。

400V 100μF电容上面有产品标签,电源额定输出规格是12V/6.25A,电源功率挺高的,有75W:

准备拆出交换机主板:

主板从底壳分离并翻过背面:



背面并没有采用硅脂垫片导热,有主动散热风扇已经很足够。

主板背面:

有三颗黄色的钽电容,分别位于三颗多口2.5G PHY芯片的底部:

SGM706看门狗芯片:‘

顺手从底部拆下散热器:

散热器:

这个风扇的噪声不算很大,出厂默认是温度到40度风扇全速运转会有点吵,如果想要静音,可以到兮克官方升级新版固件,也就是温度到50度才会全速运转,一般室内都达不到50度的,所有就不会有噪音啦

固件下载地址: http://112.122.54.162:6555/test2/download.htm

我下载固件回来,从后台这里升级固件:

等提示成功之后,重启交换机,风扇的噪声消失了,安静了许多。实测!

风扇都拆了,就量一下尺寸吧,直径5.5cm:

孔距4.2cm:

主板正面:

还有两颗很小的散热器,估计就是10G PHY芯片,因为在10G网口的附近。用吹风机加热一会,慢慢拧下来。

先看这颗主控,型号是RTL9302C:

资料:

RTL9302C-CG
LAYER 3 MANAGED 16*2.5G+4*10G PORT SWITCH CONTROLLER
General Description
The Realtek RTL9302C is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 16-port 2.5G and 4-port 10G Ethernet MAC.

The RTL9302C is embedded with an up to 800MHz MIPS-34Kc CPU. It supports Maximum 64Mbyte SPI NOR Flash, and 1G-Byte DDR3 SDRAMs (maximum). An embedded 64KB SRAM can be used for time-sensitive applications.

Features
160Gbps switch capacity
Maximum 64 Mbyte SPI NOR Flash or 512MB SPI NAND Flash and maximum 1GB DDR3 SDRAMs for internal MIPS-34Kc
Embedded MIPS-34Kc with MMU
Applications
LAYER 3 MANAGED(16*2.5G+4*10G ) Switch



简单点来说,RTL9302C支持4个10G口,16个2.5G口。

RTL9032C的旁边有一颗内存芯片,型号是K4B4G1646EBCMA,DDR3-1866Mbps,容量512MB:

边上有一颗闪存芯片,型号是MX25L25645GMI-08G,容量32MB:

两颗10G PHY芯片型号是RTL8261N:

RTL8261N支持10G/5G/2.5G/1G/100Mbps。第一次见这样封装的10G PHY芯片(aQFN)。用那么小小的散热块,不知是多少nm的制程。

这也是我第一次看见瑞昱的10G PHY芯片。

一共有12个2.5G网口,所以需要用三颗4口PHY芯片:RTL8224

指示灯附近有两颗RTL8231,就是控制网口状态指示灯的IC。

一颗RTL9302C连通16条网络:

好了,此款兮克SKS7300-12GPY2XGT2XG交换机拆机完成,所有芯片型号汇总图如下:

然后进行简单的测试。

首先是交换机的功率测试,接上不同数量的不同速率的端口,看功率有啥变化。

接通电源,所有网口都不插的情况下,待机功率10.5W,插满时的功率是27W:

最大功率不超过30W,75W的电源功率非常足够。

风扇一直在运转,铁的外壳摸上去,并没有烫手的感觉,温度不算高。

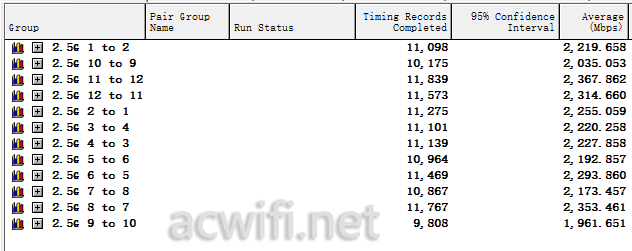

接着测一下背板带宽,网口数据有些多,我需要开4台电脑才能让这台交换机满上。慢慢来吧,先看12个2.5G网口双向时的总吞吐率是多少。

每个网口在2.2Gbps左右,没问题的。

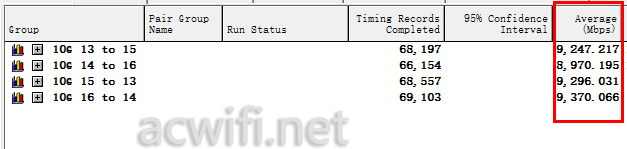

然后单独测4个10G口的双向,两个光两个电,所以我一光一电为一组双向,也没问题的:

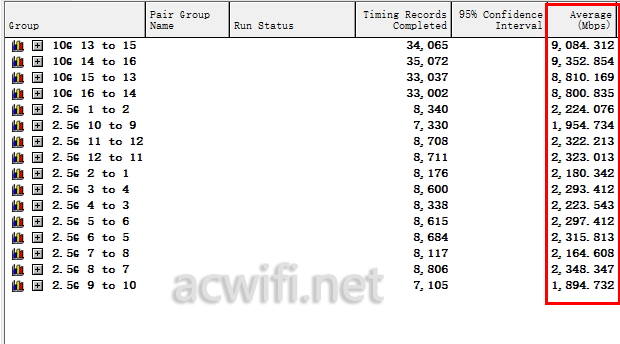

然后把上面两种测试同时进行,即12个2.5G口双向和4个10G口双向打流同时进行。结果也没问题:

交换机的背板带宽没问题。

不过,单个10G口同时向多个2.5G进行单向发送数据时,就会出现堵塞现象,比如下图是一个10G口同时几4个2.5G发数据:

10G口向单个2.5G口传输是满的,不用担心。

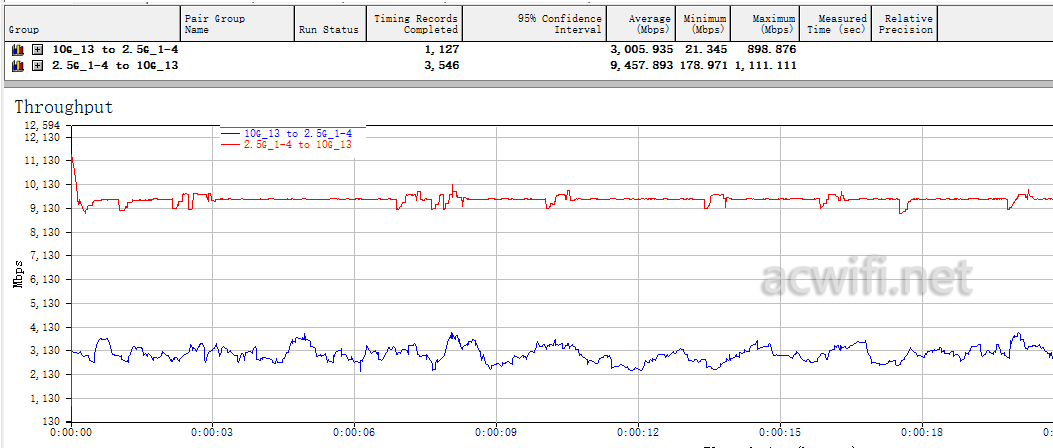

下图是单个10G口与四个2.5G口同时双向的情况 :

双向同时传输时,堵塞现象会严重一些。也不用担心,因为这是普遍现象。

我把电脑网卡的IP设置为192.168.10.2,然后输入192.168.10.12就能登录交换机的后台管理:

信息面板,把鼠标移到网口上就会显示出详细的连接信息:

如果要在SFP插2.5G模块,需要在端口管理里指定2.5Gbps速率:

然后我把几款2.5G模块和猫棒都试了,全部都能识别支持:

支持聚合和VLAN:

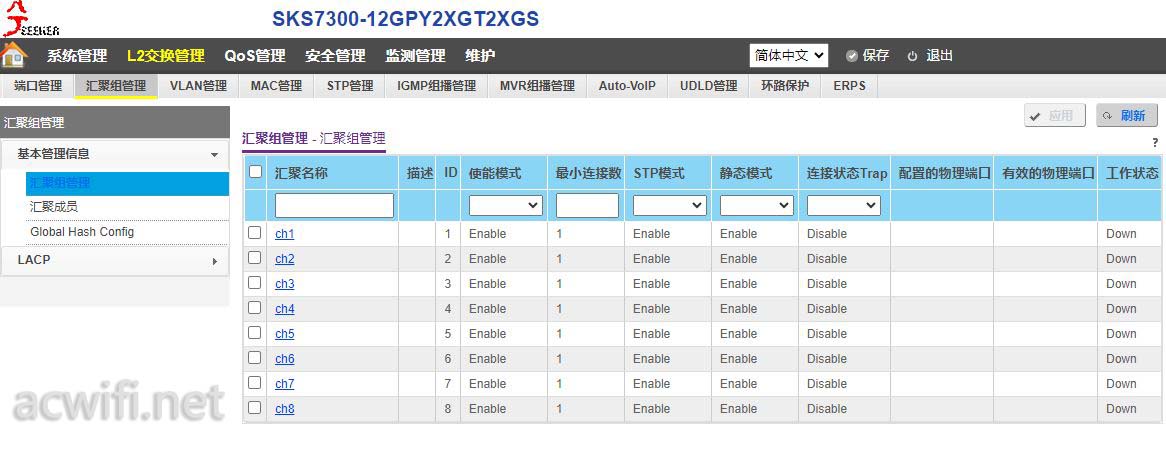

支持动态聚合和静态聚合:

我拿了威联通464C来试双2.5G聚合,不管动态还是静态,用单个10G口读写NAS都突破不了280MB/s,可能我哪里设置错了?有时间再慢慢折腾一下聚合。

1788元,12个2.5G网口,4个万兆口,带网管功能,已经可以满足绝大多数家庭用户了。。我也才拉了11根网线。。除了没有POE供电,其它要啥有啥了。如果不需要两个万兆电口,就可以选择便宜500元的4个万兆光+8个2.5G口的型号。一定要根据自己对网口和网管/非网管的需求来选择交换机,这样才不会浪费钱。
